Arduino Nano ESP32 - tira de LEDs WS2812B
En este tutorial, vamos a aprender a usar Arduino Nano ESP32 para controlar una tira de LEDs RGB WS2812B. Con un solo pin del Arduino Nano ESP32:
- El Arduino Nano ESP32 puede controlar el color de cada LED de la tira de LEDs de forma individual
- El Arduino Nano ESP32 puede cambiar el brillo de cada LED de la tira de LEDs de forma individual
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de la tira de LED RGB WS2812B

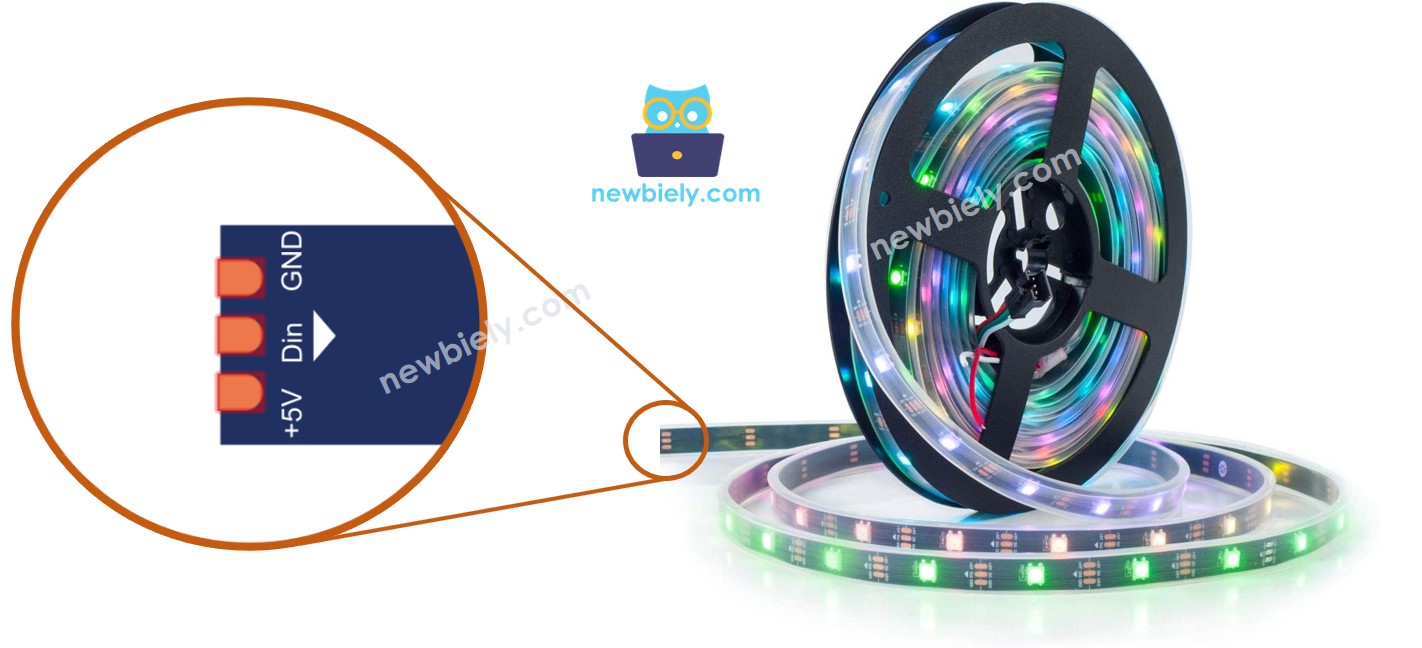

Esquema de pines
La tira de LEDs RGB WS2812B tiene tres pines:
- Pin GND: debe conectarse a GND (0V).
- Pin VCC: debe conectarse a 5V de una fuente de alimentación externa.
- Pin Din: es el pin que recibe la señal de control. Debe estar conectado a un pin de Arduino Nano ESP32.
※ Nota:
El orden de los pines puede variar entre los fabricantes. UTILICE SIEMPRE las etiquetas impresas en la tira LED.

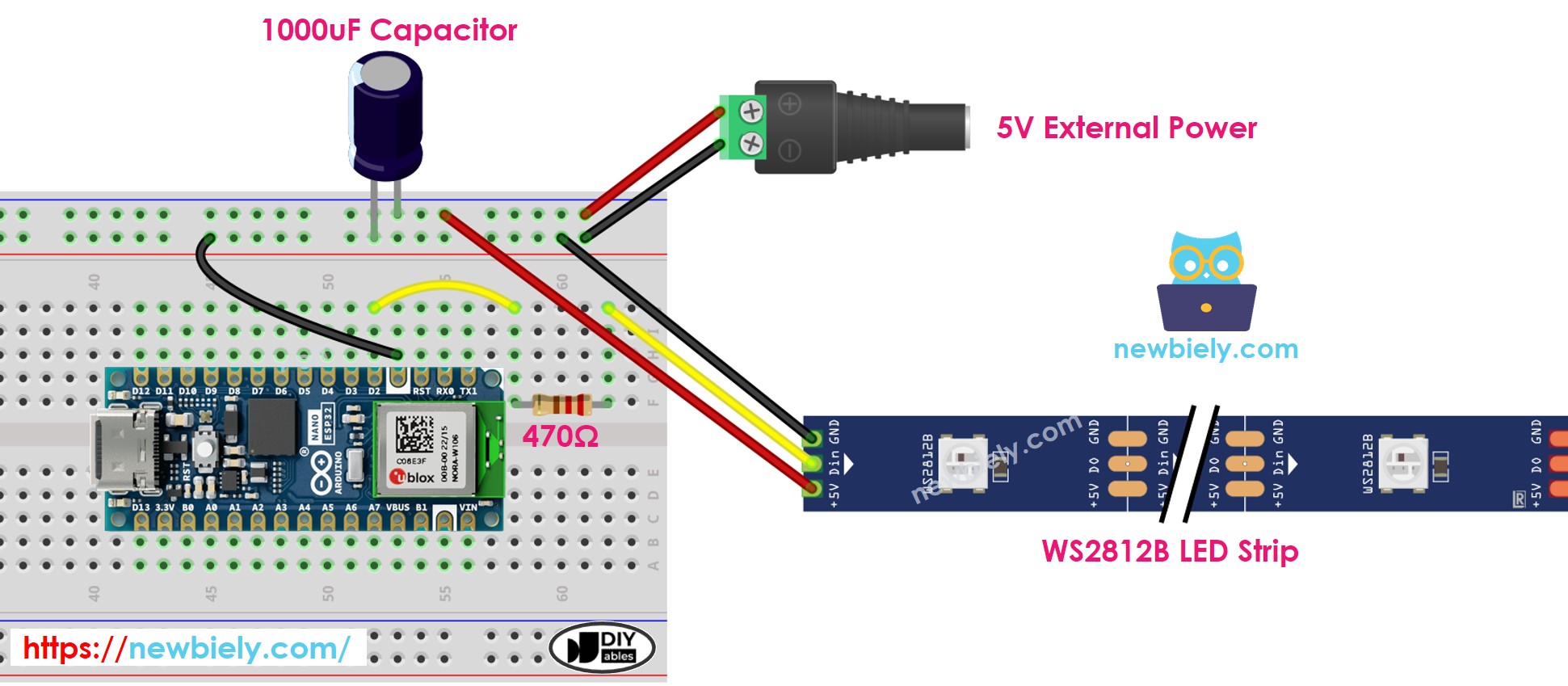

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Cómo programar para la tira de LEDs RGB WS2812B
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduini IDE.
Hay dos bibliotecas que se pueden usar para controlar la tira de LEDs WS2812B:
- Biblioteca de Adafruit NeoPixel.
- Biblioteca FastLED.
Este tutorial utilizará la biblioteca Adafruit NeoPixel.
- Declarar un objeto WS2812B
#define PIN_WS2812B D2 // The Arduino Nano ESP32 pin that connects to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
- Inicializa el WS2812B
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
- Establecer el color de cada LED individual (llamado píxel).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
- Ajusta el brillo de toda la tira.
WS2812B.setBrightness(100); // a value from 0 to 255
※ Nota:
- WS2812B.setBrightness() se utiliza para todos los píxeles de la tira de LEDs. Para ajustar el brillo de cada píxel individual, podemos escalar el valor de color.
- Los valores establecidos por WS2812B.setBrightness() y WS2812B.setPixelColor() solo tienen efecto cuando se llama a WS2812B.show().
Código de Arduino Nano ESP32
El código de abajo hace:
- Pinta los píxeles de verde uno por uno con un retardo entre cada píxel
- Apaga todos los píxeles durante dos segundos
- Enciende todos los píxeles de color rojo al mismo tiempo durante dos segundos
- Repite el proceso anterior indefinidamente
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ws2812b-led-strip
*/
#include <Adafruit_NeoPixel.h>
#define PIN_WS2812B D2 // The Arduino Nano ESP32 pin connected to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B LED strip
Adafruit_NeoPixel ws2812b(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
void setup() {
ws2812b.begin(); // initialize WS2812B strip object (REQUIRED)
}
void loop() {
ws2812b.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called
// turn pixels to green one-by-one with delay between each pixel
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
ws2812b.setPixelColor(pixel, ws2812b.Color(0, 255, 0)); // it only takes effect if pixels.show() is called
ws2812b.show(); // update to the WS2812B Led Strip
delay(500); // 500ms pause between each pixel
}
// turn off all pixels for two seconds
ws2812b.clear();
ws2812b.show(); // update to the WS2812B Led Strip
delay(2000); // 2 seconds off time
// turn on all pixels to red at the same time for two seconds
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
ws2812b.setPixelColor(pixel, ws2812b.Color(255, 0, 0)); // it only takes effect if pixels.show() is called
}
ws2812b.show(); // update to the WS2812B Led Strip
delay(1000); // 1 second on time
// turn off all pixels for one seconds
ws2812b.clear();
ws2812b.show(); // update to the WS2812B Led Strip
delay(1000); // 1 second off time
}
Pasos R\u00e1pidos

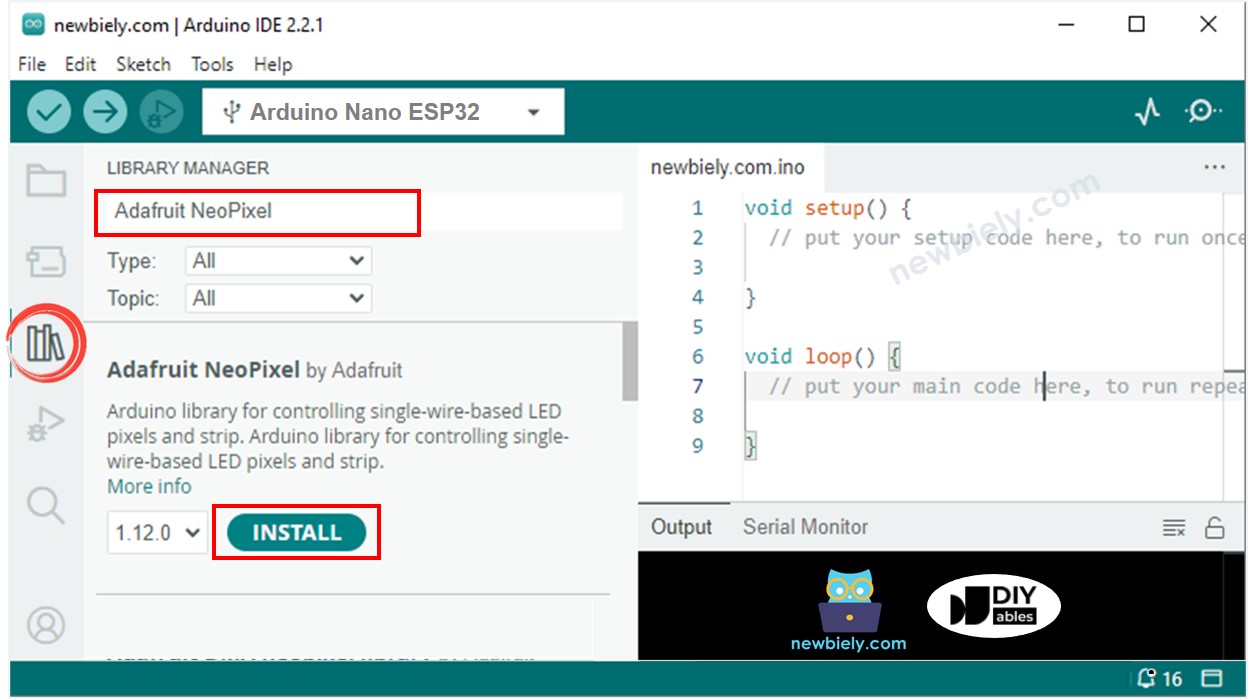

- Abre el Gestor de bibliotecas haciendo clic en el icono del Gestor de bibliotecas en la barra de navegación izquierda de Arduino IDE
- Busca “Adafruit NeoPixel”, luego localiza la biblioteca WS2812B de Adafruit
- Haz clic en el botón Instalar para instalar la biblioteca NeoPixel.
- Copia el código anterior y ábrelo con Arduini IDE
- Haz clic en el botón Subir en Arduini IDE para subir el código al Arduino Nano ESP32
- Observa el efecto LED
※ Nota:
Para cualquier efecto LED complejo, ofrecemos el servicio de programación pagado
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
