Arduino Nano ESP32 - AWS IoT
Este tutorial te enseña cómo conectar Arduino Nano ESP32 a AWS IoT Core. En detalle, aprenderemos:
- Cómo conectar el Arduino Nano ESP32 a AWS IoT Core.
- Cómo programar el Arduino Nano ESP32 para enviar mensajes a AWS IoT Core.
- Cómo programar el Arduino Nano ESP32 para recibir los mensajes de AWS IoT Core.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

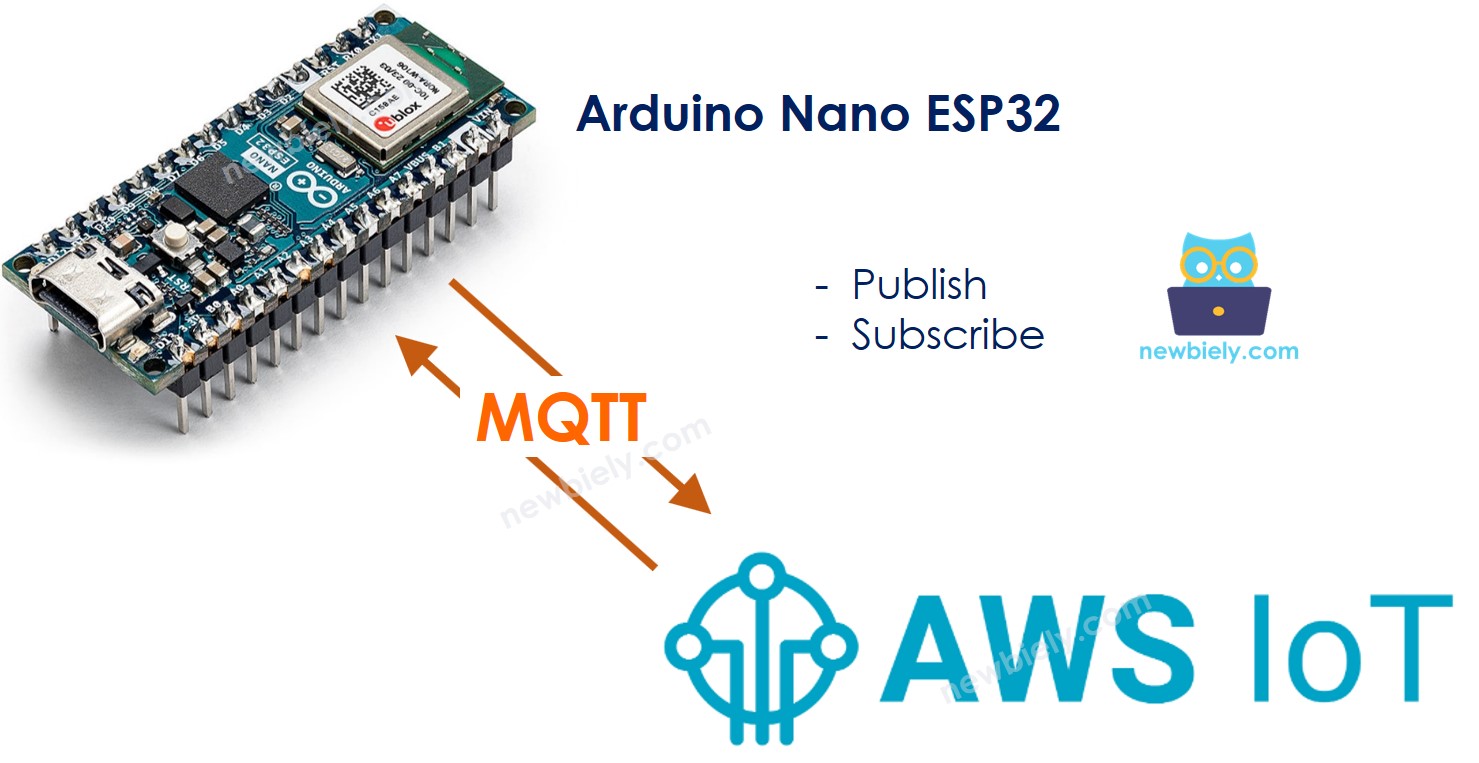

Acerca de Arduino Nano ESP32 y AWS IoT
Arduino Nano ESP32 se conecta a AWS IoT Core a través del protocolo MQTT. No es gran cosa porque las bibliotecas están disponibles, lo que facilita su uso.
Sin embargo, no es tan fácil como conectar el Arduino Nano ESP32 a un broker MQTT como Mosquitto instalado en tu PC. Esto se debe a que AWS IoT Core aplica estrictas medidas de seguridad. Se necesita configurar AWS IoT Core para obtener credenciales de autenticación y autorización antes de escribir el código del Arduino Nano ESP32. En resumen, debemos dar dos pasos importantes:
- Paso 1: Configuración de AWS IoT Core. Después de este paso, obtendremos las credenciales de autenticación, que se utilizarán en el código del Arduino Nano ESP32.
- Paso 2: Escribir el código para Arduino Nano ESP32.
Vamos a entrar en detalle.
Configuración de AWS IoT Core para su uso con Arduino Nano ESP32
Los propósitos de este paso son:
- Creando una representación del Arduino Nano ESP32 en AWS IoT Core (llamado Dispositivo).
- Configurando la autorización que otorga permiso para que el Arduino Nano ESP32 se conecte, publique y se suscriba a AWS IoT Core (llamada Política).
- Generando las credenciales de AWS que se utilizarán para la autenticación (llamados Certificados). Una vez creadas, descargaremos las credenciales y las colocaremos en el código del Arduino ESP32.
A continuación se muestra cómo configurar AWS IoT Core para su uso con Arduino Nano ESP32 a través de la Consola de AWS IoT Core. Tenga en cuenta que la interfaz de usuario de AWS puede cambiar con el tiempo, pero será similar a lo siguiente:
- Inicia sesión en la Consola AWS IoT

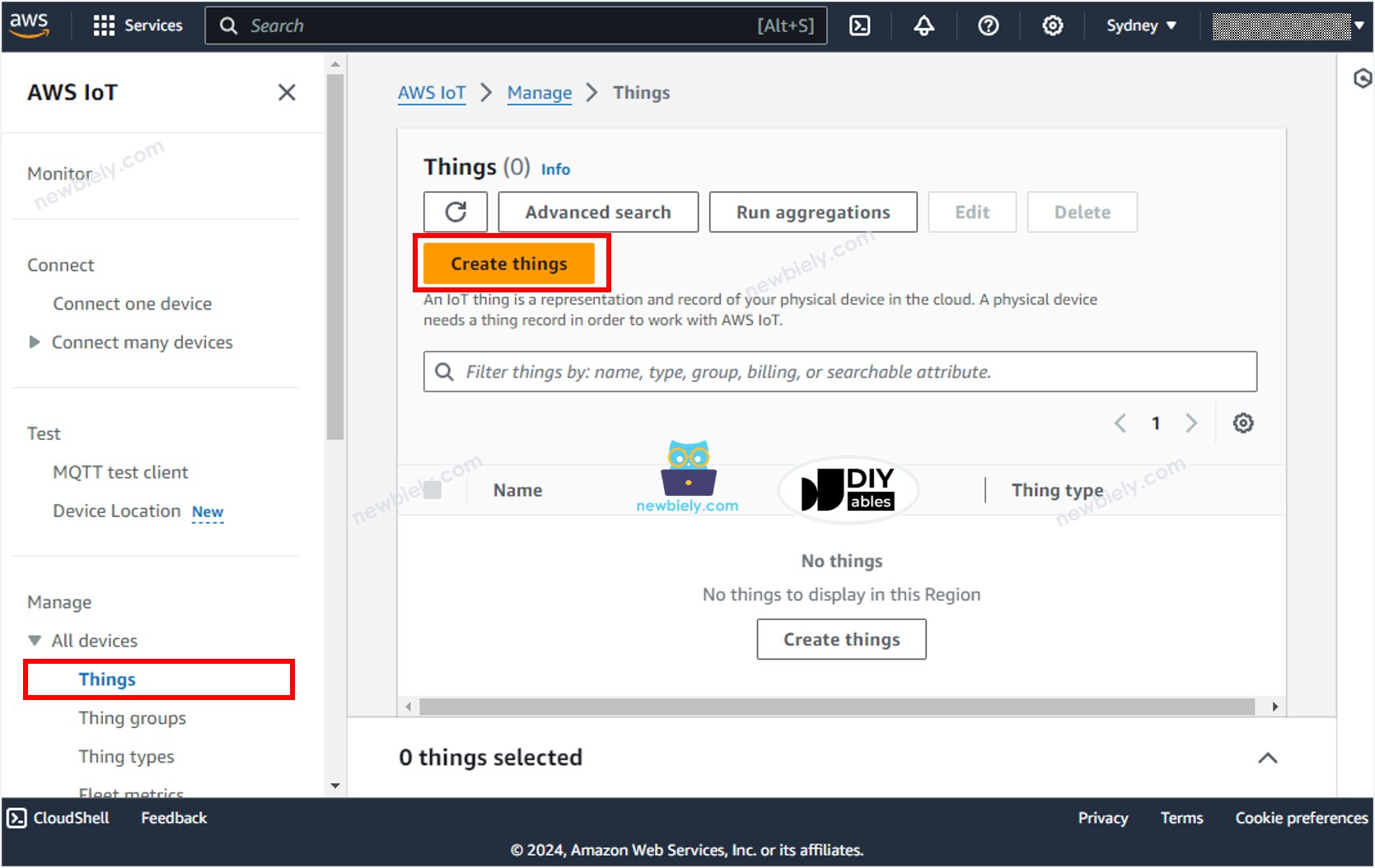

- Crear un dispositivo navegando a Gestionar Todos los dispositivos Things
- Haz clic en el botón Crear cosas.

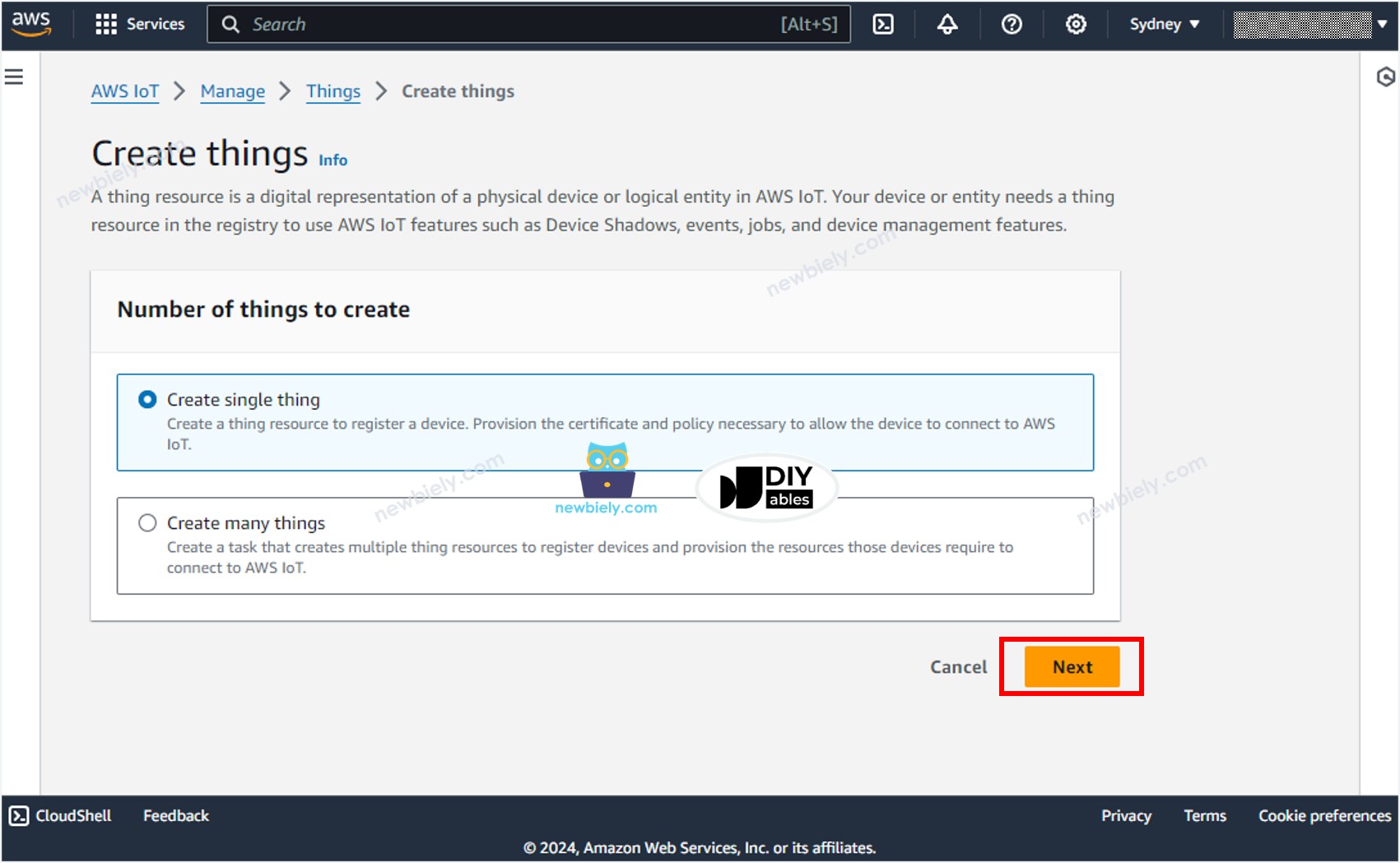

- Selecciona Crear una sola cosa y haz clic en el botón Siguiente.
- Especifique el nombre del dispositivo, por ejemplo, ESP32-thing y haga clic en el Siguiente botón en la parte inferior de la página.

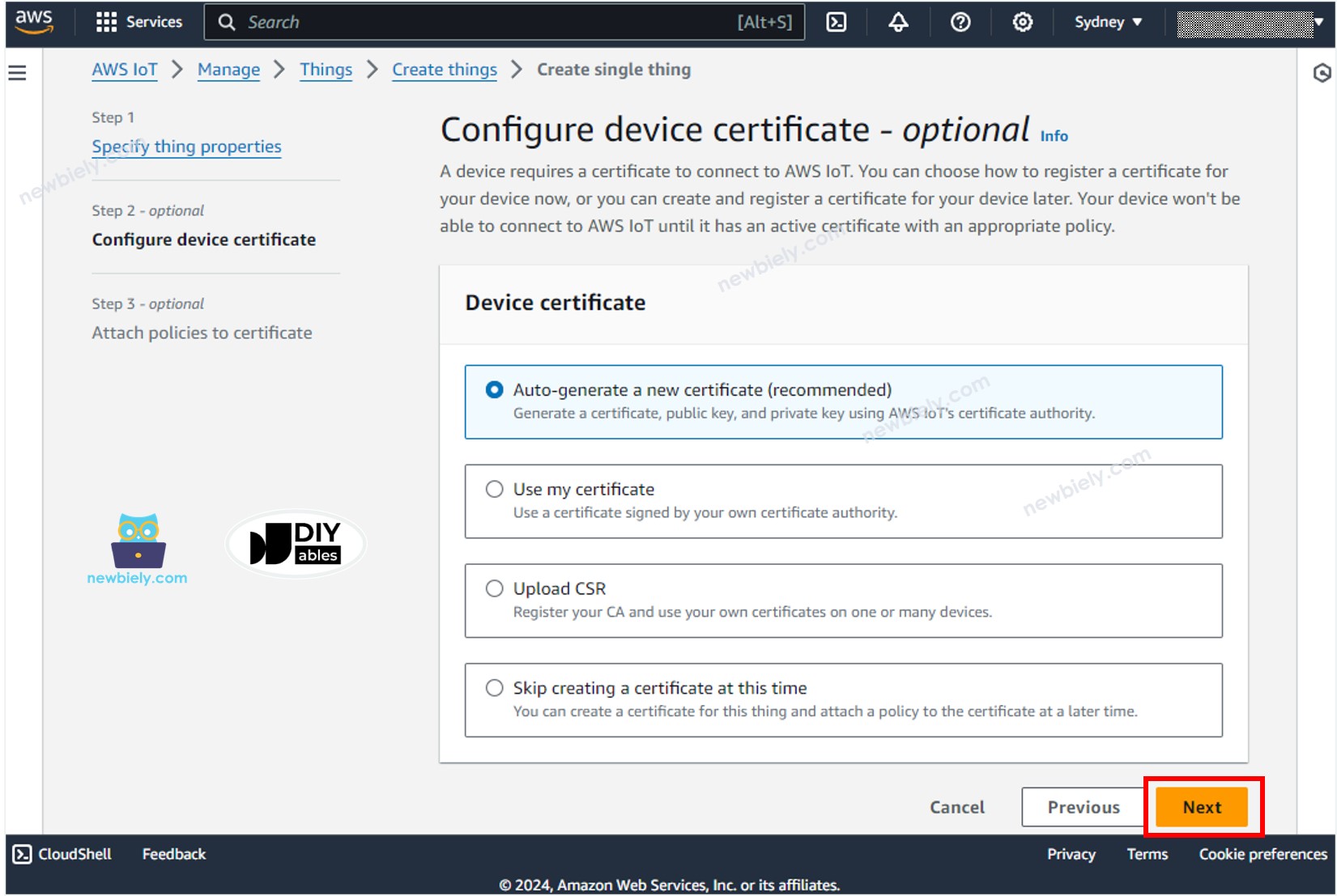

- Generar las credenciales al seleccionar la opción Generar automáticamente un nuevo certificado, y haga clic en el Siguiente botón.
- Ahora, se crea un certificado y se vincula al objeto.

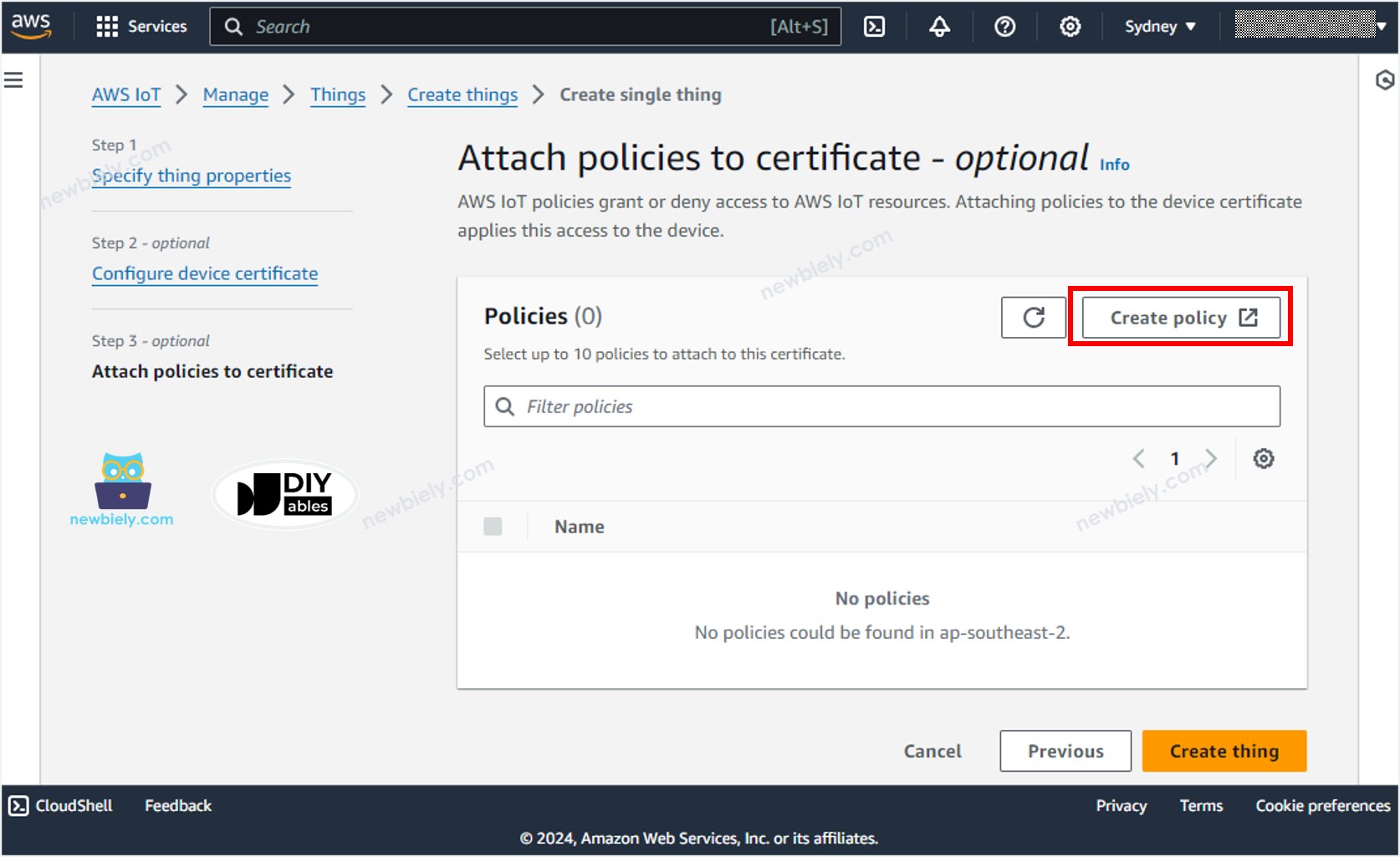

- Crear una política haciendo clic en el Crear política botón.
- Se abrirá una nueva pestaña.

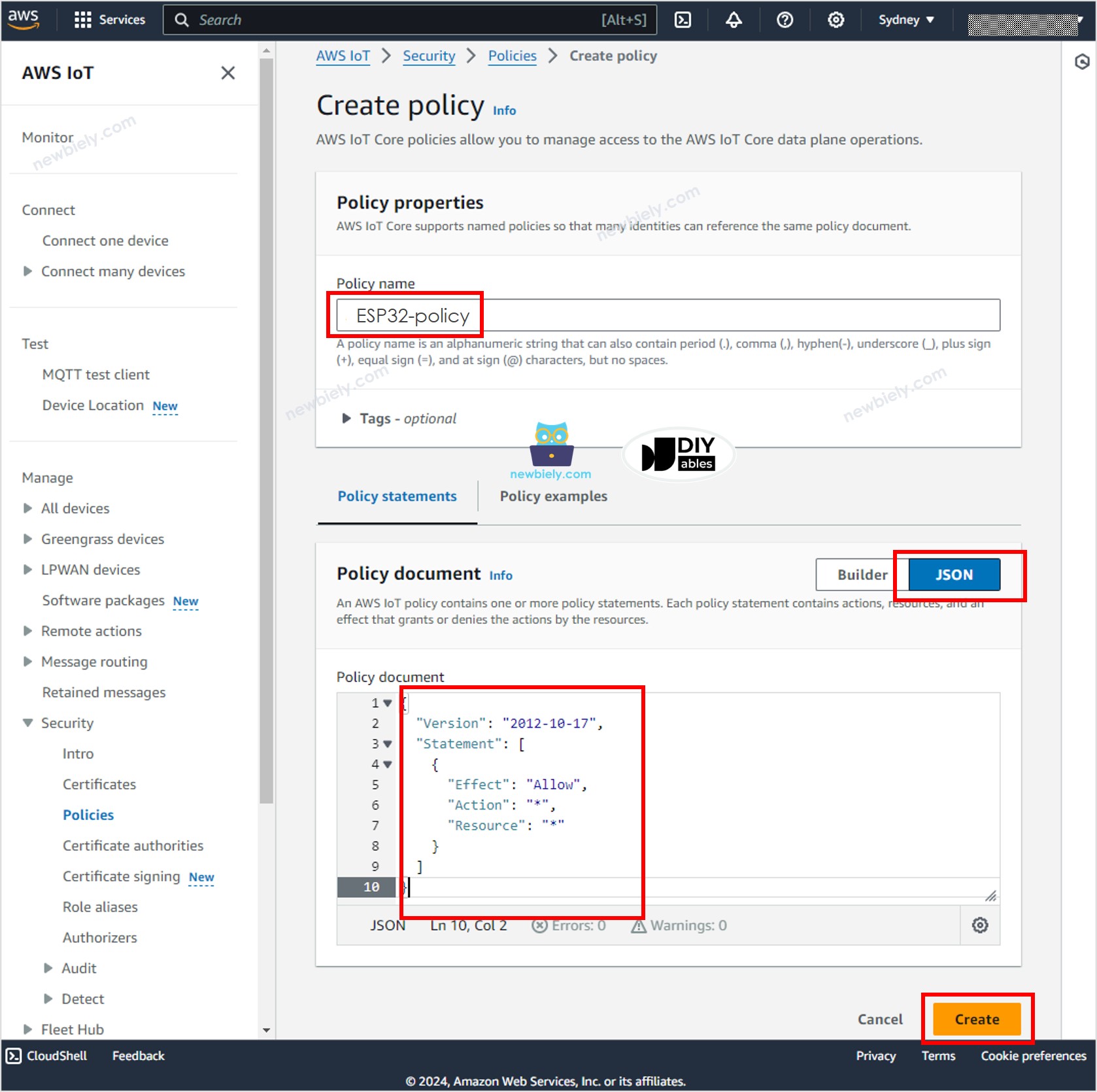

- Especifique el Nombre de la política, por ejemplo, ESP32-policy y haga clic en el JSON botón.
- Copie el contenido de la política JSON que se muestra a continuación y péguelo en el área Documento de políticas.
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": "*",
"Resource": "*"
}
]
}
- Haz clic en el botón Crear en la parte inferior de la página para crear la política.
- Ahora, se ha creado una política y está adjunta al Certificado. Cierra esa página y vuelve a la página del dispositivo.

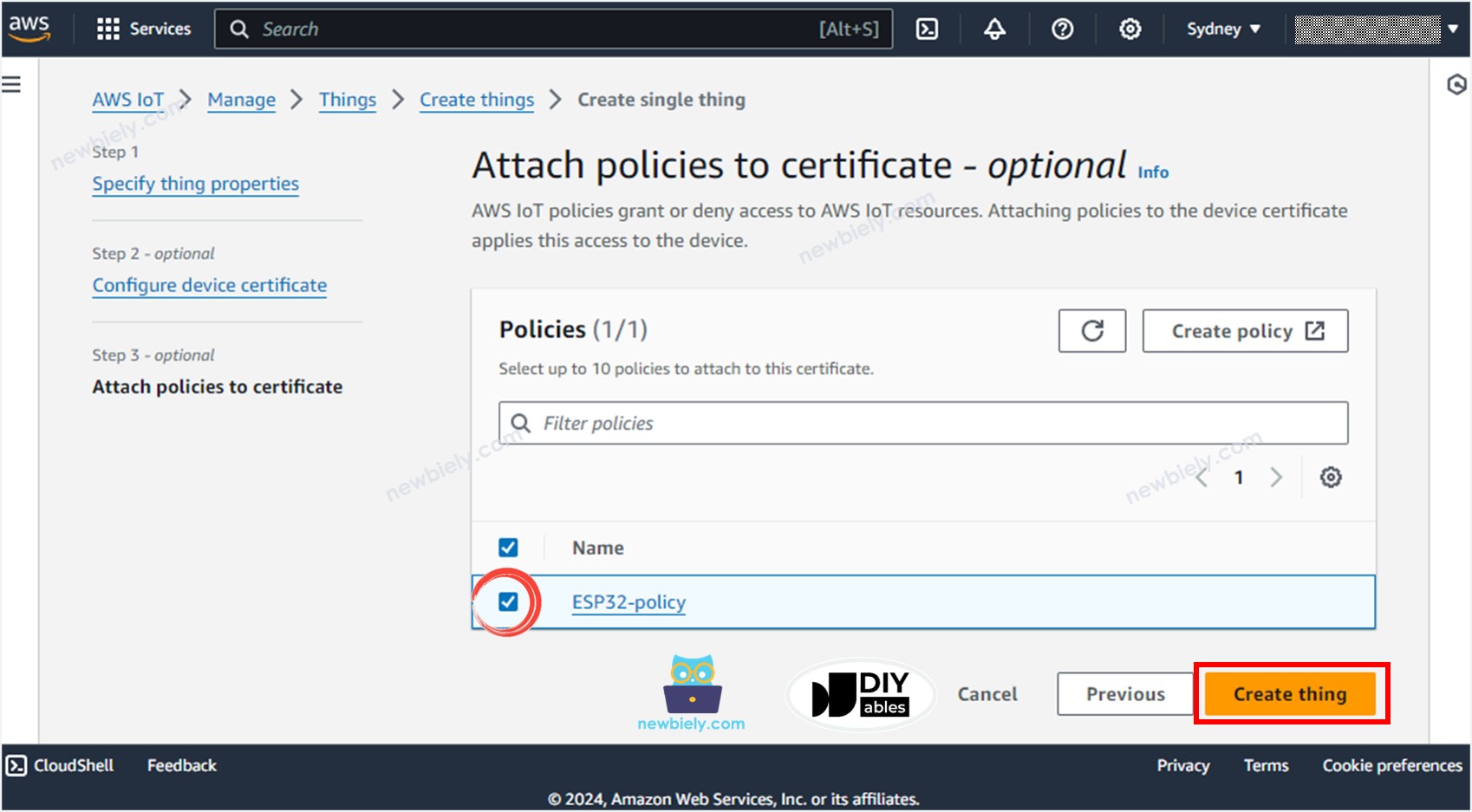

- Verifica la ESP32-policy y haz clic en el botón Crear dispositivo para crear el dispositivo.

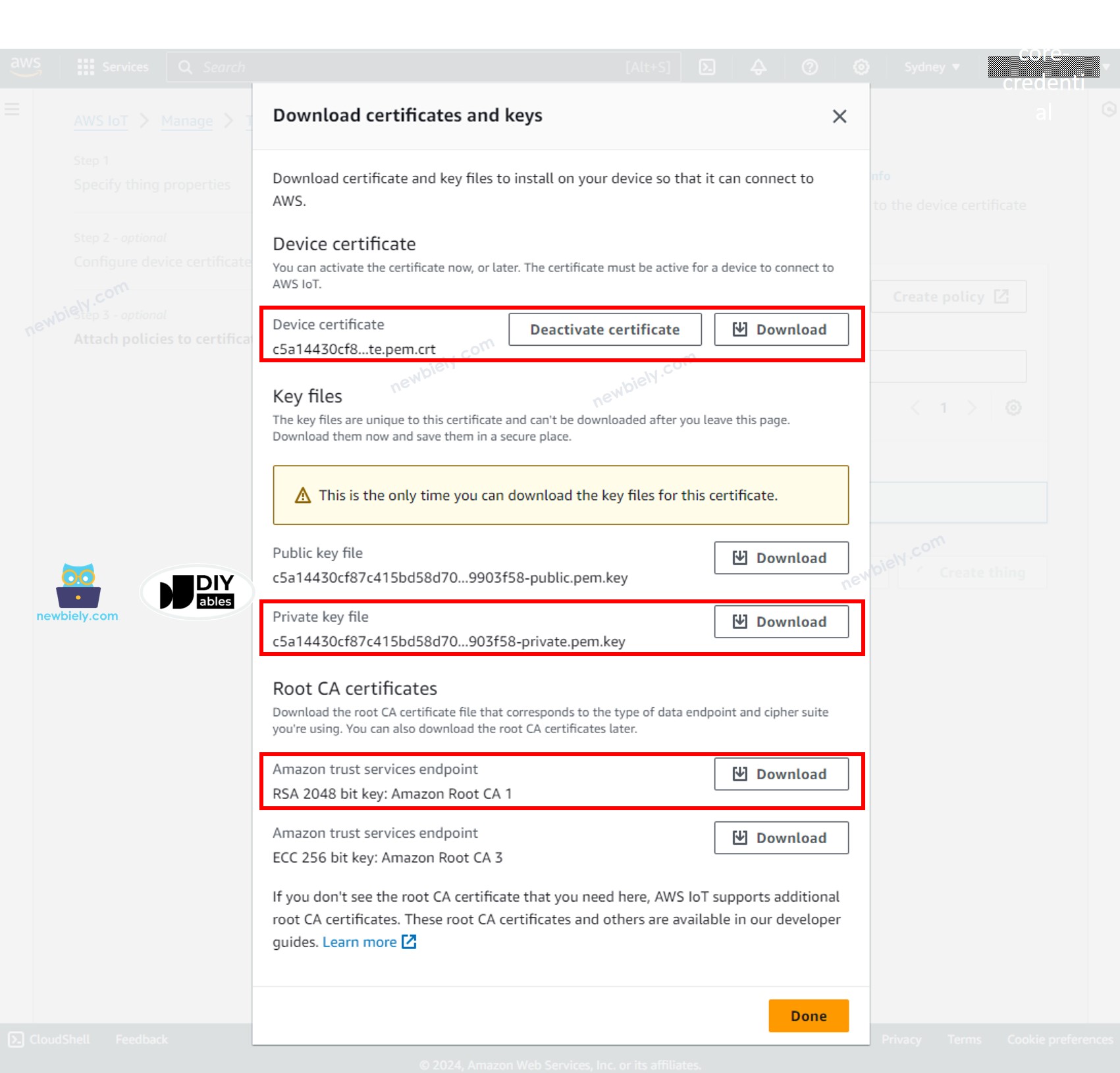

- Aparece una ventana emergente que le permite descargar los archivos de credenciales. Descargue todos los archivos y guárdelos en una ubicación segura en su PC y manténgalos confidenciales.
- Luego, haga clic en el botón Hecho.
Entre los archivos descargados, hay tres archivos que se utilizarán en el código de Arduino Nano ESP32 en los próximos pasos:
- xxxxxxxxxx-certificado.pem.crt
- xxxxxxxxxx-privada.pem.key
- AmazonRootCA1.pem
Estos archivos se pueden abrir con cualquier editor de texto, como Notepad o Notepad++.
Escribiendo el código de Arduino Nano ESP32 para conectarse a AWS IoT Core
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-aws-iot
*/
#include "secrets.h"
#include <WiFiClientSecure.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
#include "WiFi.h"
// The MQTT topics that this device should publish/subscribe
#define AWS_IOT_PUBLISH_TOPIC "esp32/esp32-to-aws"
#define AWS_IOT_SUBSCRIBE_TOPIC "esp32/aws-to-esp32"
#define PUBLISH_INTERVAL 4000 // 4 seconds
WiFiClientSecure net = WiFiClientSecure();
MQTTClient client = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
// set the ADC attenuation to 11 dB (up to ~3.3V input)
analogSetAttenuation(ADC_11db);
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("Arduino Nano ESP32 connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToAWS();
}
void loop() {
client.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToAWS();
lastPublishTime = millis();
}
}
void connectToAWS() {
// Configure WiFiClientSecure to use the AWS IoT device credentials
net.setCACert(AWS_CERT_CA);
net.setCertificate(AWS_CERT_CRT);
net.setPrivateKey(AWS_CERT_PRIVATE);
// Connect to the MQTT broker on the AWS endpoint we defined earlier
client.begin(AWS_IOT_ENDPOINT, 8883, net);
// Create a handler for incoming messages
client.onMessage(messageHandler);
Serial.print("Arduino Nano ESP32 connecting to AWS IOT");
while (!client.connect(THINGNAME)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!client.connected()) {
Serial.println("Arduino Nano ESP32 - AWS IoT Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
client.subscribe(AWS_IOT_SUBSCRIBE_TOPIC);
Serial.println("Arduino Nano ESP32 - AWS IoT Connected!");
}
void sendToAWS() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer); // print to client
client.publish(AWS_IOT_PUBLISH_TOPIC, messageBuffer);
Serial.println("sent:");
Serial.print("- topic: ");
Serial.println(AWS_IOT_PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("received:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
// You can process the incoming data as json object, then control something
/*
StaticJsonDocument<200> doc;
deserializeJson(doc, payload);
const char* message = doc["message"];
*/
}
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Abre el Administrador de Bibliotecas haciendo clic en el icono Administrador de Bibliotecas en la barra de navegación izquierda del IDE de Arduino
- Escribe MQTT en el cuadro de búsqueda, luego busca la biblioteca MQTT de Joel Gaehwiler.
- Haz clic en el botón Instalar para instalar la biblioteca MQTT.
- Escribe ArduinoJson en la caja de búsqueda, y luego busca la biblioteca ArduinoJson de Benoit Blanchon.
- Haz clic en el botón Instalar para instalar la biblioteca ArduinoJson.
- Copie el código anterior y péguelo en Arduino IDE.

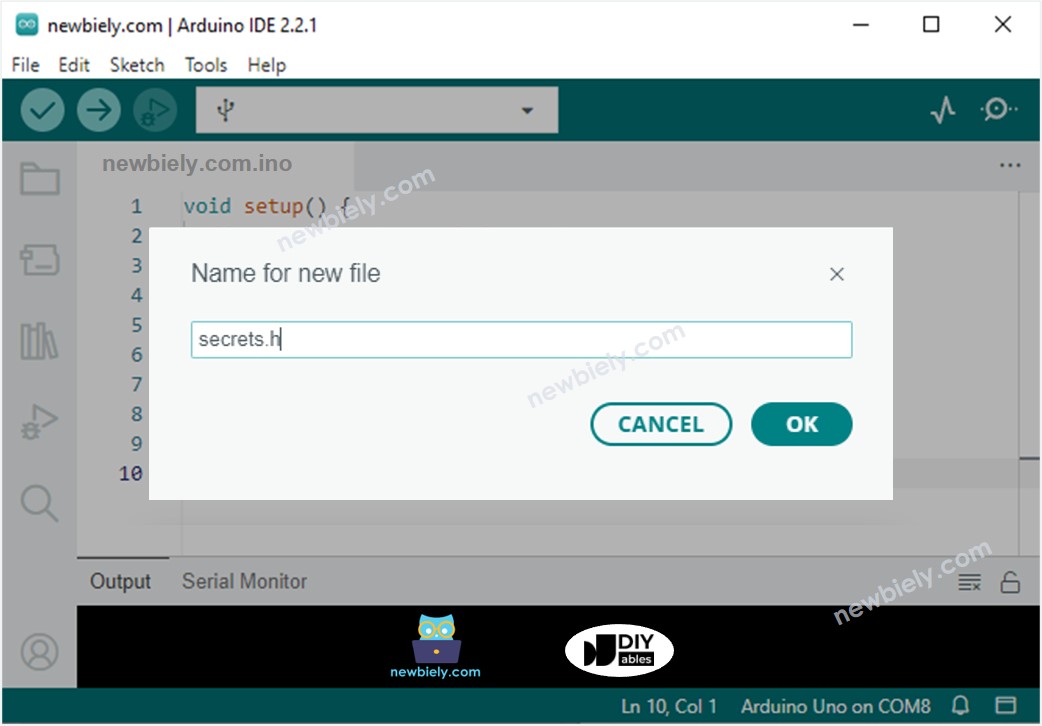

- Cree el archivo secrets.h en Arduino IDE haciendo:
- Haga clic en el botón justo debajo del icono del monitor serie y elija Nueva pestaña, o use las teclas Ctrl+Shift+N keys.
- Especifica el nombre del archivo secrets.h y haz clic en el botón OK
- Copia el código a continuación y pégalo en el archivo secrets.h creado.
- Actualice la siguiente información en el secrets.h
- Las WIFI_SSID y WIFI_PASSWORD de tu red WiFi
- Las AWS_CERT_CA, AWS_CERT_CRT y AWS_CERT_PRIVATE. Esta información se encuentra en los archivos que descargaste en el paso anterior.

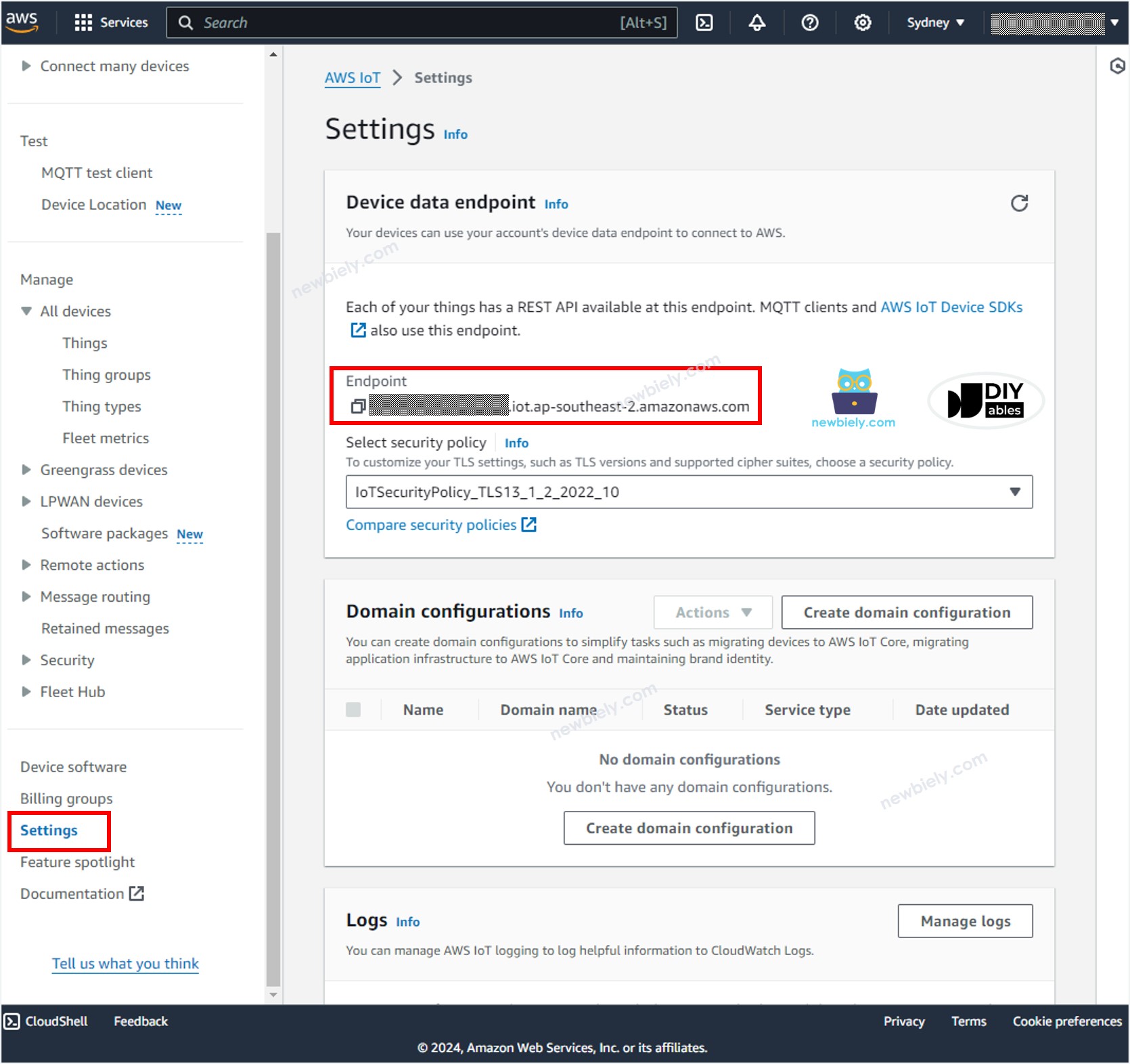

- El AWS_IOT_ENDPOINT. Esta información se puede encontrar en la consola de AWS IoT navegando a Configuración, como se muestra en la imagen a continuación:
- Compilar y subir el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
#include <pgmspace.h>
#define SECRET
#define THINGNAME "ESP32-thing"
const char WIFI_SSID[] = "";
const char WIFI_PASSWORD[] = "";
const char AWS_IOT_ENDPOINT[] = "xxxxx.amazonaws.com";
// Amazon Root CA 1
static const char AWS_CERT_CA[] PROGMEM = R"EOF(
-----BEGIN CERTIFICATE-----
-----END CERTIFICATE-----
)EOF";
// Device Certificate
static const char AWS_CERT_CRT[] PROGMEM = R"KEY(
-----BEGIN CERTIFICATE-----
-----END CERTIFICATE-----
)KEY";
// Device Private Key
static const char AWS_CERT_PRIVATE[] PROGMEM = R"KEY(
-----BEGIN RSA PRIVATE KEY-----
-----END RSA PRIVATE KEY-----
)KEY";
Enviando datos desde Arduino Nano ESP32 a AWS IoT
El código anterior de Arduino Nano ESP32 lee periódicamente datos de un pin analógico y los envía a AWS IoT cada 4 segundos. Si abres el Monitor Serial en el IDE de Arduino, verás el registro como el que aparece a continuación:
COM6
Arduino Nano ESP32 connecting to AWS IOT.
Arduino Nano ESP32 - AWS IoT Connected!
sent:
- topic: esp32/esp32-to-aws
- payload:{"timestamp":12743,"data":0}
sent:
- topic: esp32/esp32-to-aws
- payload:{"timestamp":16745,"data":130}
Autoscroll
Clear output
9600 baud
Newline
Para verificar si los datos son recibidos por AWS IoT o no, siga los siguientes pasos:

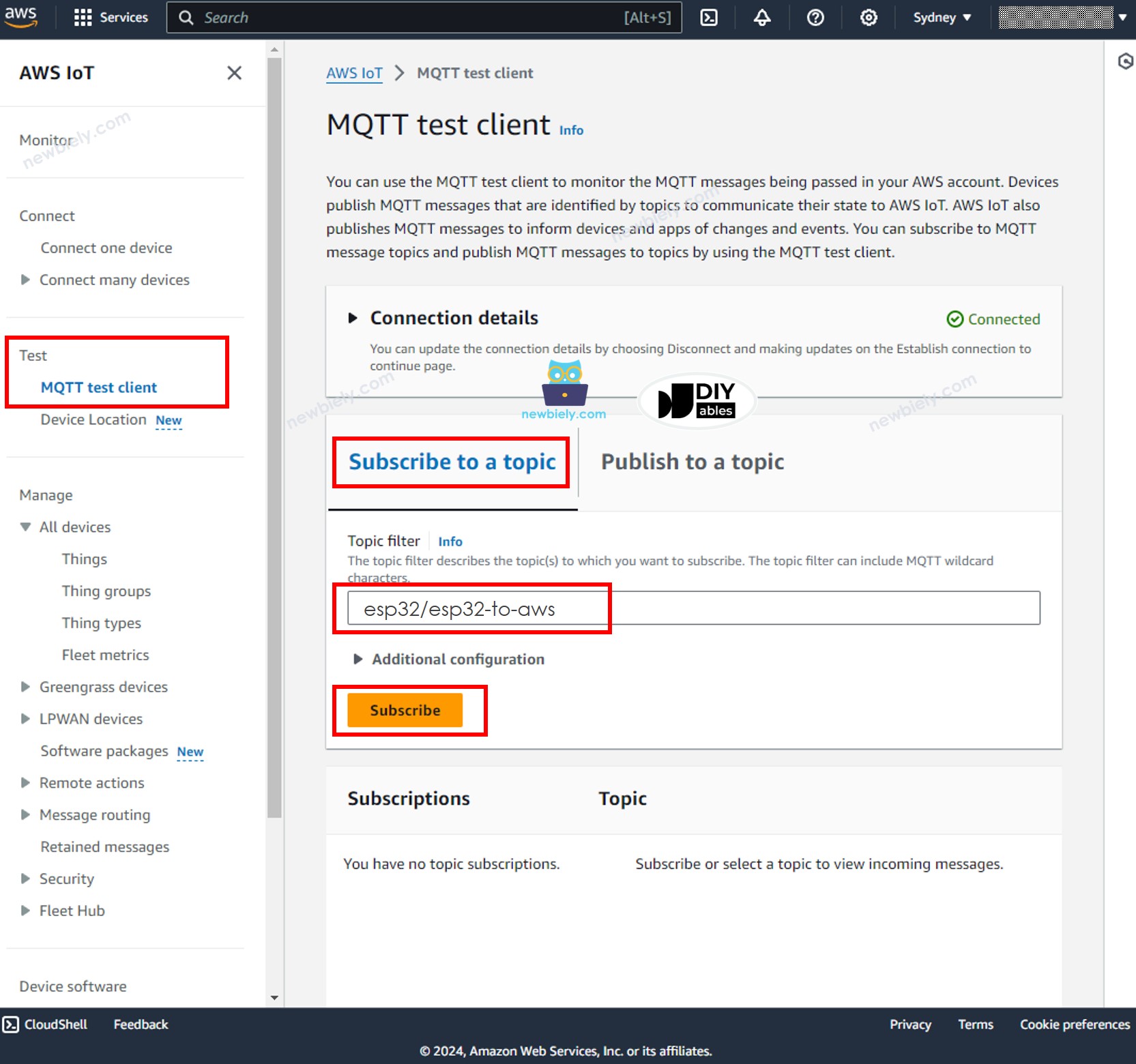

- En la consola de AWS IoT, navegue a Prueba Cliente de Prueba MQTT
- Haz clic en el botón Suscribirse a un tema.
- Escribe esp32/esp32-to-aws en el Filtro de tema. Puedes cambiar el tema, pero DEBES que coincida con el tema del código de Arduino Nano ESP32.
- Haz clic en el botón Suscribirse.
- Podrás ver los datos enviados desde Arduino Nano ESP32 en la Consola de AWS IoT.
Enviando datos desde AWS IoT a Arduino Nano ESP32
Puedes enviar los datos desde la consola de AWS IoT al Arduino Nano ESP32 siguiendo los siguientes pasos:
- En el IDE de Arduino, abre el Monitor Serial

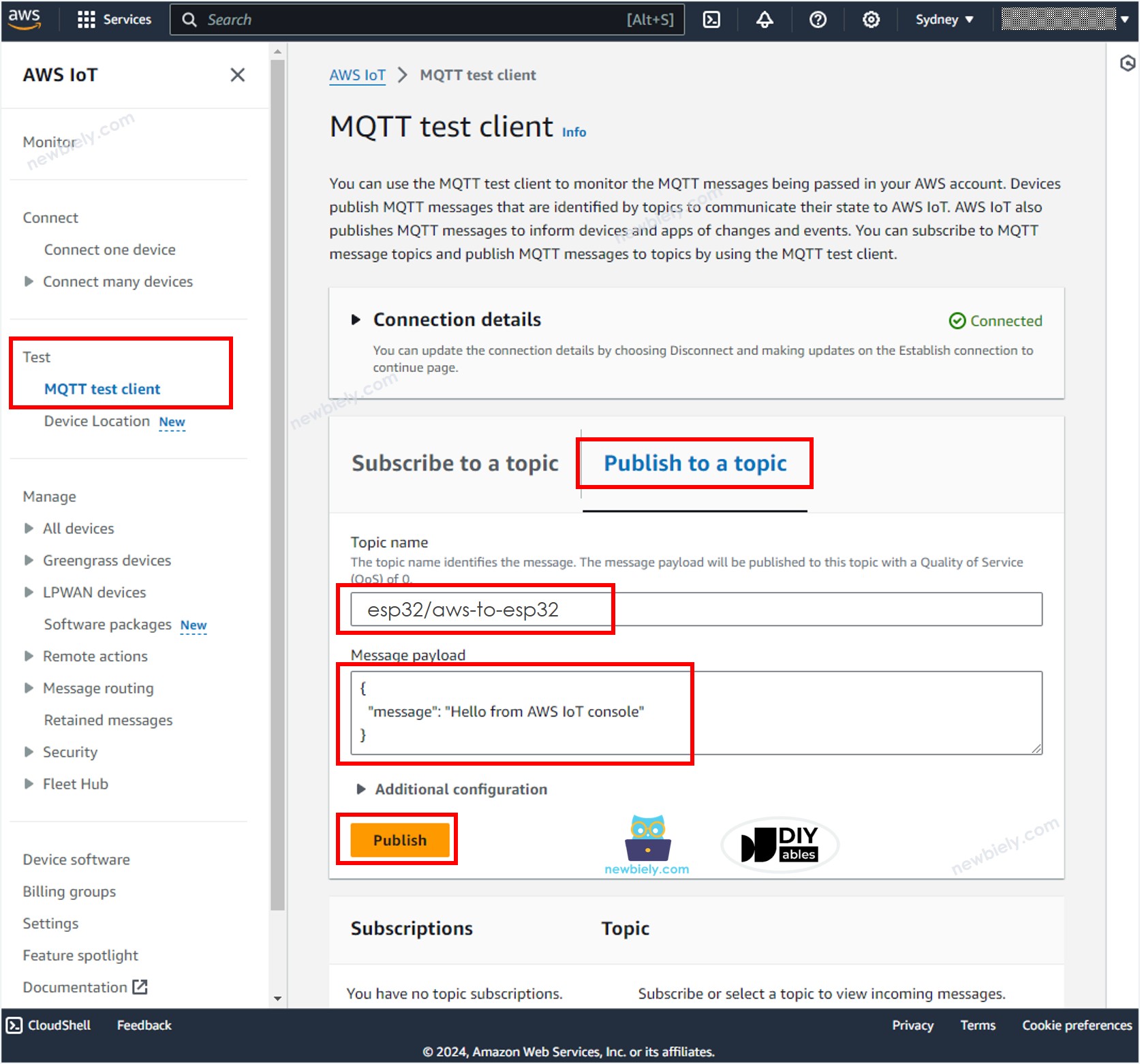

- En la Consola de AWS IoT, navega a Prueba Cliente de Prueba MQTT
- Haz clic en el botón Publicar en un tema.
- Escribe esp32/aws-to-esp32 en el Nombre del tema. Puedes cambiar el tema, pero DEBE coincidir con el tema del código Arduino Nano ESP32.
- Opcionalmente, puedes cambiar la carga útil del mensaje, o simplemente dejarla por defecto.
- Haz clic en el botón Publicar.
- Abra el Monitor serie en el IDE de Arduino; verá el mensaje enviado desde la Consola de AWS IoT.
COM6
received:
- topic: esp32/aws-to-esp32
- payload:
{
"message": "Hello from AWS IoT console"
}
Autoscroll
Clear output
9600 baud
Newline
Haz más con AWS
Ahora ya puedes enviar datos desde el Arduino Nano ESP32 a AWS IoT Core y viceversa. Luego, puedes configurar IoTRule para conectar el Arduino Nano ESP32 con otros servicios de AWS como Lambda, DynamoDB, Amplify, RDS...
