Arduino Nano ESP32 - Pantalla LCD 20x4

En este tutorial de Arduino Nano ESP32 LCD 20x4 I2C, aprenderemos cómo conectar un LCD 20x4 (Pantalla de Cristal Líquido) a la placa Arduino Nano ESP32 a través de la interfaz I2C.

Hardware Requerido

1	×	Arduino Nano ESP32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD 20x4
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de LCD I2C 20x4

Esquema de pines

LCD 20x4 I2C utiliza la interfaz I2C, por lo que tiene 4 pines:

Pin GND: debe conectarse a GND (0 V).
Pin VCC: la fuente de alimentación para la pantalla LCD, debe conectarse a VCC (5 V).
Pin SDA: señal de datos I2C
Pin SCL: señal de reloj I2C

Coordenada LCD

LCD I2C 20x4 incluye 20 columnas y 4 filas. Las columnas y las filas se indexan desde 0.

Diagrama de Cableado

Al alimentar la placa Arduino Nano ESP32 a través del puerto USB.

This image is created using Fritzing. Click to enlarge image

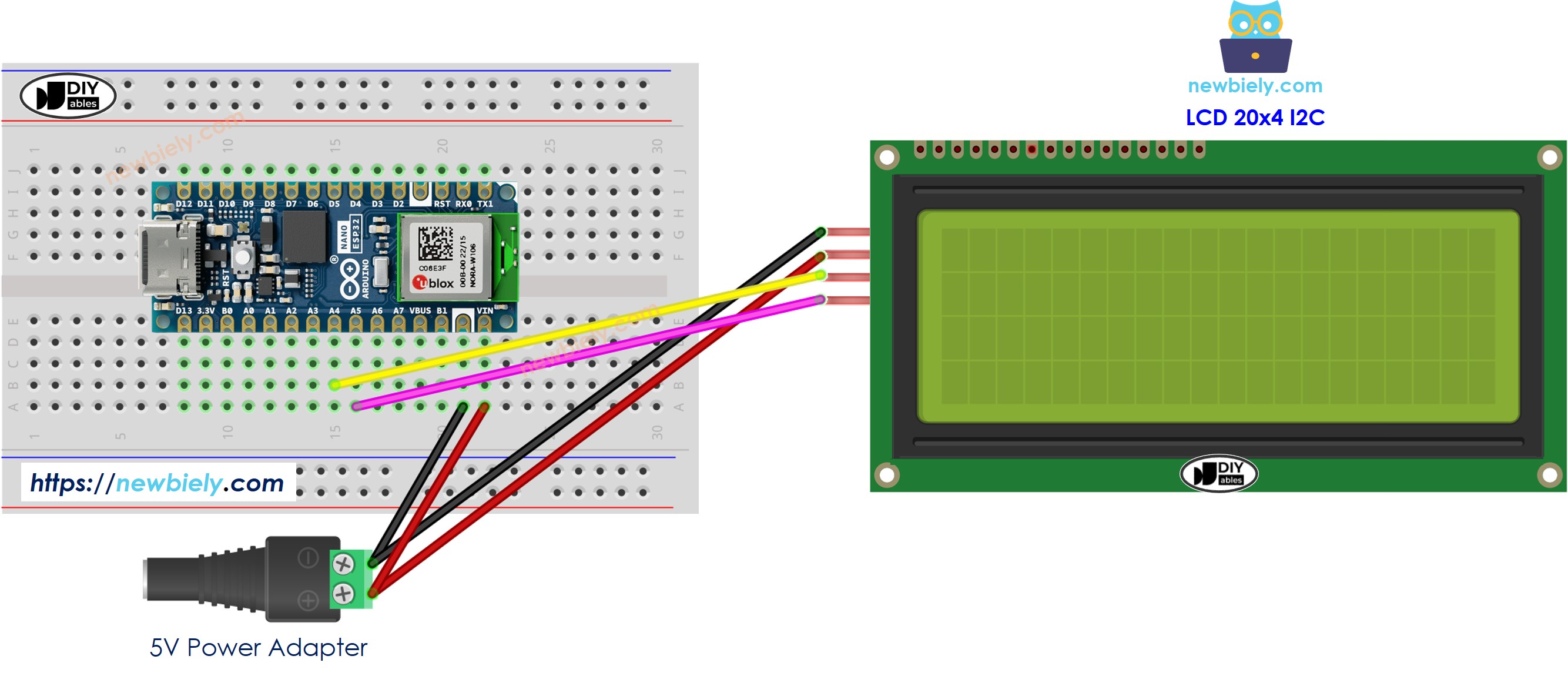

Al alimentar la placa Arduino Nano ESP32 a través del pin Vin.

Diagrama de cableado de la fuente de alimentación externa para Arduino Nano ESP32 LCD 20x4 I2C

This image is created using Fritzing. Click to enlarge image

※ Nota:

Al alimentar el Arduino Nano ESP32 a través del puerto USB, es posible alimentar la pantalla LCD usando el pin VBUS del Arduino Nano ESP32, eliminando la necesidad de una fuente de alimentación externa. Sin embargo, es importante señalar que este enfoque podría no funcionar, ya que la energía proporcionada por el pin VBUS podría ser insuficiente para el correcto funcionamiento de la pantalla LCD.

LCD I2C	Arduino Nano ESP32
VCC	5V
GND	GND
SDA	A4
SCL	A5

Cómo programar para LCD I2C

Gracias a la biblioteca LiquidCrystal_I2C, usar la pantalla LCD es pan comido.

Incluir la biblioteca:

#include <LiquidCrystal_I2C.h> // Library for LCD

Declara un objeto LiquidCrystal_I2C con la dirección I2C, el número de columnas y el número de filas:

LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows

Inicializar la pantalla LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Mueve el cursor a la posición deseada (column_index, row_index)

lcd.setCursor(column_index, row_index);

Imprimir un mensaje en la pantalla LCD.

lcd.print("Hello World!");

※ Nota:

La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-lcd-20x4 */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.setCursor(0, 0); // move cursor the first row lcd.print("LCD 20x4"); // print message at the first row lcd.setCursor(0, 1); // move cursor to the second row lcd.print("I2C Address: 0x27"); // print message at the second row lcd.setCursor(0, 2); // move cursor to the third row lcd.print("DIYables"); // print message at the third row lcd.setCursor(0, 3); // move cursor to the fourth row lcd.print("www.diyables.io"); // print message the fourth row } void loop() { }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
Conecte los componentes de acuerdo con el diagrama proporcionado.
Conecte la placa Arduino Nano ESP32 a su computadora usando un cable USB.
Inicie el IDE de Arduino en su computadora.
Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente.
Abra el Administrador de bibliotecas haciendo clic en el icono Administrador de bibliotecas en la barra de navegación izquierda del IDE de Arduino
Busque "LiquidCrystal I2C", luego encuentre la biblioteca LiquidCrystal_I2C de Frank de Brabander
Haga clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para Arduino Nano ESP32

Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino Nano ESP32
Ver el resultado en la pantalla LCD
Prueba a modificar el texto y la posición

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
