Arduino Nano ESP32 - Controla el elemento calefactor

Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 para controlar un elemento calefactor. A partir de este tutorial, aprenderás a construir un sistema de calefacción en otro tutorial.

El Nano ESP32 puede conmutar el elemento calefactor con un relé o con un módulo MOSFET. El relé solo da dos estados: calentar a plena potencia, o no calentar. El módulo MOSFET puede hacer el mismo encendido y apagado, pero también puede ajustar el nivel de calor (la potencia) con PWM. No hace ruido y no tiene contactos que se desgasten, aunque conmute muy a menudo. Esta página muestra primero la forma con relé y después la forma con MOSFET.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Elemento Calefactor
1×Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del elemento calefactor

Diagrama de pines

Disposición de pines del elemento calefactor para Arduino Nano ESP32

El elemento calefactor suele tener dos pines:

  • Pin positivo (+) (rojo): debe conectarse a 12 V de una fuente de alimentación de CC
  • Pin negativo (-) (negro): debe conectarse al terminal de tierra de la fuente de alimentación de CC

Cómo controlar el elemento calefactor

Si un elemento calefactor de 12 V es alimentado por una fuente de 12 V, emite calor. Para controlar un elemento calefactor, necesitamos usar un relé entre Arduino Nano ESP32 y el elemento calefactor. Arduino Nano ESP32 puede controlar el elemento calefactor a través del relé. Si no sabe sobre el relé (asignación de pines, cómo funciona, cómo programar ...), aprenda sobre el relé en el tutorial de relé Arduino Nano ESP32

También podemos poner un módulo MOSFET en lugar del relé. ¿Eres nuevo con este módulo? Lee primero el tutorial Arduino Nano ESP32 - Módulo MOSFET.

Elemento calefactor: relé o módulo MOSFET

Relé Módulo MOSFET
Control del calor calor máximo o nada de calor calor máximo, nada de calor, o cualquier nivel intermedio (PWM)
Sonido hace clic en cada conmutación silencioso
Tiempo de conmutación milisegundos (lento) muy corto
Desgaste los contactos se queman y se desgastan al conmutar a menudo sin piezas móviles, sin desgaste de contactos
Alimentación CA o CC solo CC
Voltaje mínimo de alimentación ninguno (dentro de la capacidad del relé) unos 6 V
Aislamiento de la placa sí, bobina y contactos sí, optoacoplador PC817
Úsalo para calefactores de CA, simple encendido/apagado calefactores de CC, control de potencia, conmutación frecuente

Un sistema de calefacción a menudo enciende y apaga el calefactor muchas veces para mantener una temperatura. Un relé se desgasta rápido con eso, así que para un elemento calefactor de 12 V CC el módulo MOSFET es una buena opción. Para un calefactor de red (CA), debes quedarte con el relé.

Diagrama de Cableado

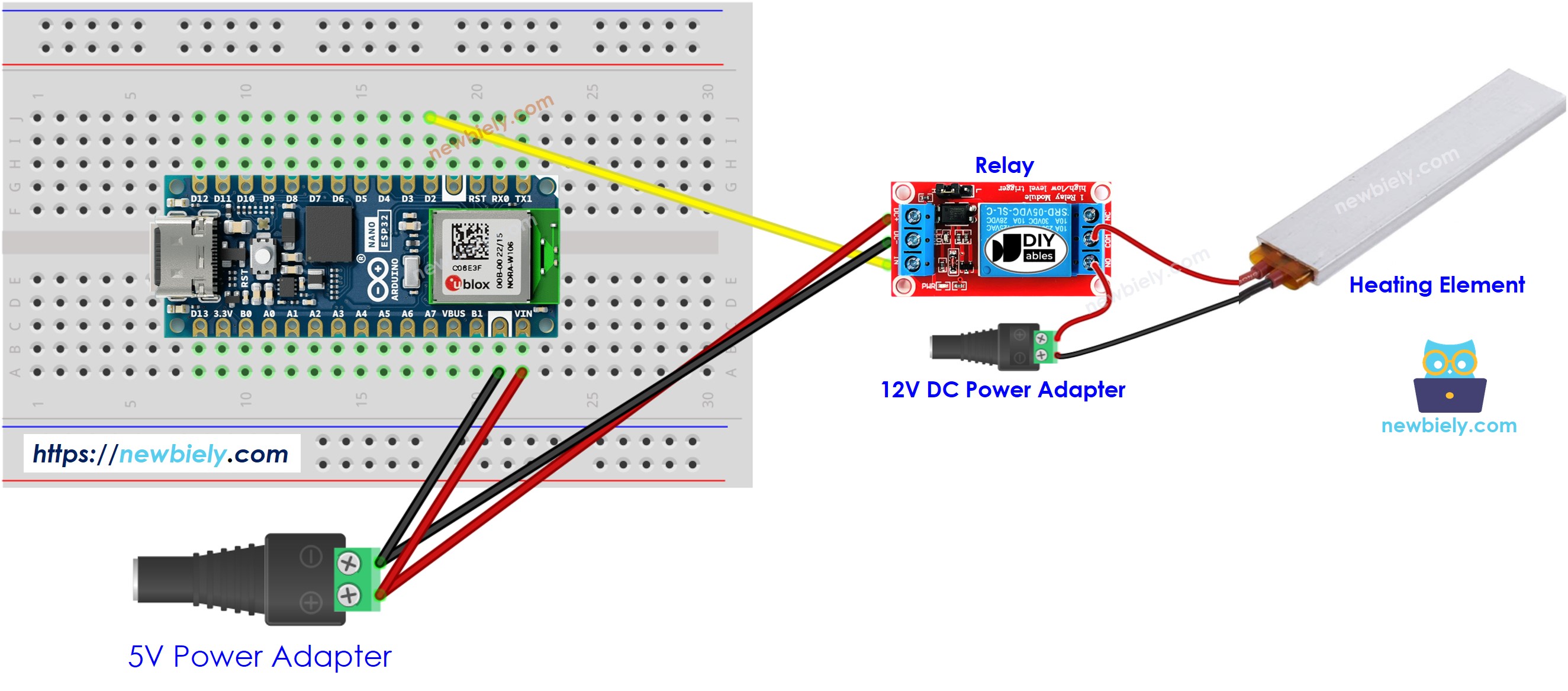

Diagrama de cableado del Arduino Nano ESP32 para el elemento calefactor

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del Arduino Nano ESP32 para el elemento calefactor (sin protoboard)

This image is created using Fritzing. Click to enlarge image

¿Quieres un montaje más limpio y seguro? Prueba una Placa de Expansión de Terminales de Tornillo para Arduino Nano: el Arduino Nano ESP32 se monta sobre ella y cada pin tiene su propia bornera de tornillo. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

Diagrama de cableado del Arduino Nano ESP32 para el elemento calefactor (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32

El código mostrado a continuación enciende repetidamente el elemento calefactor en cinco segundos y lo apaga en cinco segundos.

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-controls-heating-element */ #define RELAY_PIN D2 // The Arduino Nano ESP32 pin connected to the heating element via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta Arduino Nano ESP32 al PC mediante un cable USB
  • Abre el IDE de Arduino, selecciona la placa y el puerto correctos
  • Copia el código anterior y pégalo en el IDE de Arduino
  • Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
  • Verifica la temperatura del elemento calefactor

WARNING

Por favor, ten cuidado. Puede quemarte a ti y a tu casa. Este es un tema serio, y queremos que estés a salvo. Si no estás al 100% seguro de lo que estás haciendo, hazte un favor y no toques nada. ¡Pide ayuda a alguien que sepa! No nos hacemos responsables de tu seguridad.

Explicación del código

El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. ¡Por favor, lea los comentarios del código!

Código Arduino Nano ESP32 - Potencia del elemento calefactor con módulo MOSFET

Aquí, un módulo MOSFET maneja el elemento calefactor, así el Nano ESP32 puede ajustar cuánto calor da.

Diagrama de cableado

Diagrama de cableado del elemento calefactor con módulo MOSFET para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado del elemento calefactor con módulo MOSFET para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Desde Hasta
Arduino Nano ESP32 D9 pin PWM del módulo MOSFET
Arduino Nano ESP32 GND pin GND del módulo MOSFET
Adaptador de 12 V + terminal +
Elemento calefactor + (rojo) terminal + (compartido con el + del adaptador)
Elemento calefactor − (negro) terminal LOAD
Adaptador de 12 V − terminal −

¿Quieres que el cableado se quede en su sitio? En este caso, usa una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El Arduino Nano ESP32 se conecta a ella y cada pin tiene una bornera de tornillo. Mira el diagrama de abajo para la versión con borneras de tornillo.

Diagrama de cableado del elemento calefactor con módulo MOSFET para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Un elemento calefactor no tiene bobina, así que no se necesita diodo de rueda libre (flyback).

Código

El código es el del tutorial del módulo MOSFET. Da plena potencia al calefactor durante 2 segundos y lo apaga durante 2 segundos. Luego sube la potencia del 10% al 100% y la baja de nuevo a 0%. Un calefactor se calienta y se enfría despacio, así que notas el cambio de calor solo después de un tiempo, no en cada paso.

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-controls-heating-element */ const int MOSFET_PIN = D9; // Arduino Nano ESP32 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Prepara la placa y el IDE de Arduino de la misma forma que en los Quick Steps del relé de arriba.
  • Haz el cableado del diagrama, con el adaptador de 12 V todavía sin enchufar.
  • Sube el código de arriba al Arduino Nano ESP32.
  • Enchufa el adaptador de 12 V.
  • Abre el Monitor Serie con una velocidad de 9600 baudios y mira el nivel de potencia.
  • No toques el elemento calefactor. Se pone caliente.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano ESP32
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Nano ESP32 on COM15
2

Nota: usa el módulo MOSFET solo con un elemento calefactor de CC y una alimentación de unos 6 V o más. Un calefactor de red CA necesita el relé.
