Arduino Nano ESP32 - Potenciómetro LED

Este tutorial te enseña cómo usar Arduino Nano ESP32 con el potenciómetro para cambiar el brillo del LED.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Potentiometer
1×Alternatively, 10k Ohm Trimmer Potentiometer
1×(Alternativo) Potentiometer Kit
1×(Alternativo) Potentiometer Module with Knob
1×LED Kit
1×LED (red)
1×LED Module
1×(Alternativo) Button and LED Kit
1×220Ω Resistor
1×Protoboard
1×Cables Puente
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y potenciómetro

Tenemos tutoriales específicos sobre LED y potenciómetro. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la asignación de pines de hardware, principio de funcionamiento, conexión de cableado al ESP32 y código de Arduino Nano ESP32. Obtén más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

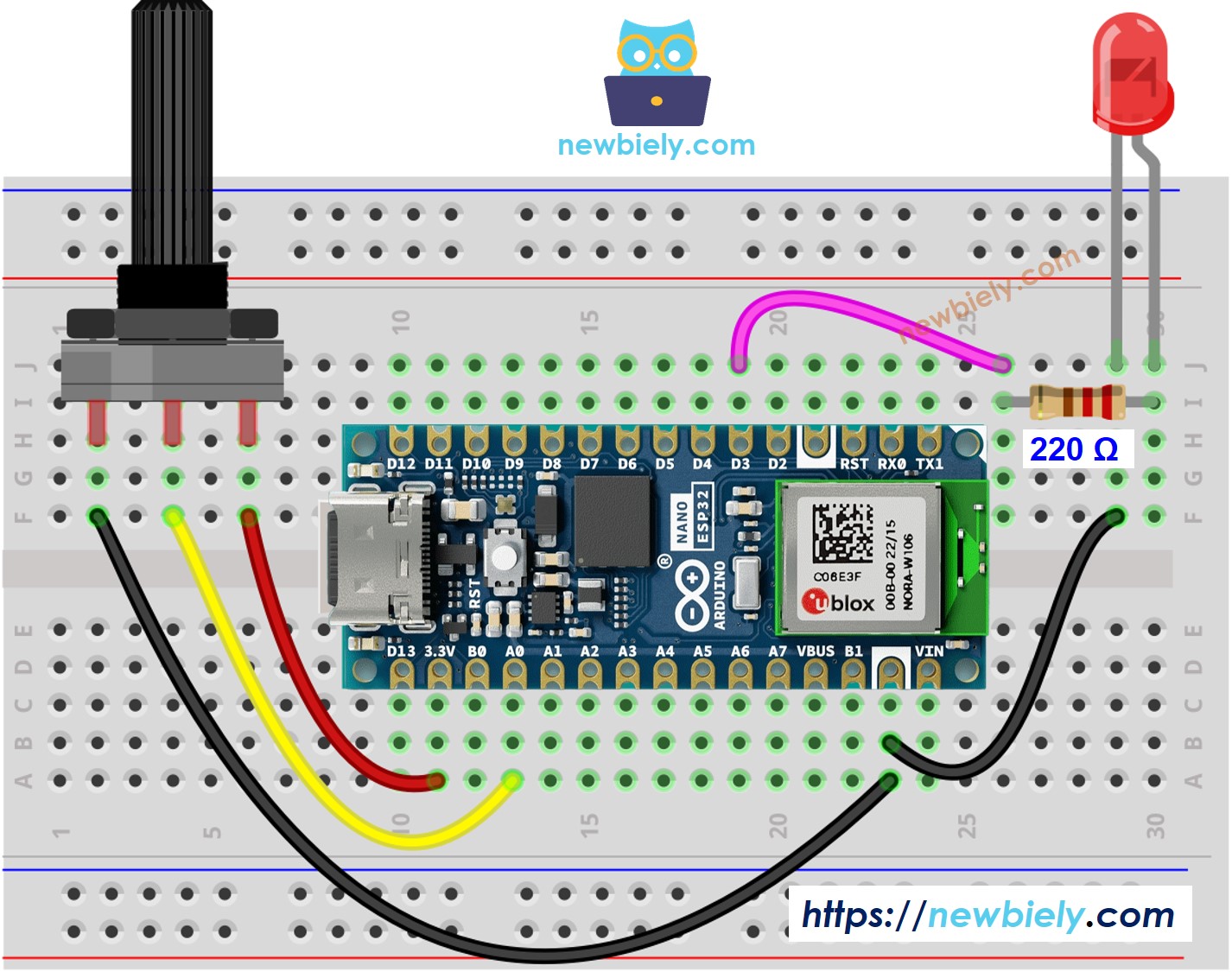

Diagrama de cableado de LED y potenciómetro giratorio para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado de LED y potenciómetro giratorio para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Si piensas conservar este circuito, considera usar borneras de tornillo. El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Aquí está el mismo circuito cableado con la placa de borneras de tornillo:

Diagrama de cableado de LED y potenciómetro giratorio para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Cómo programar

  • Lee la entrada en el pin analógico (valor entre 0 y 4095)
int analogValue = analogRead(36); // GPIO36 (ADC0)
  • Lo escala al brillo (valor entre 0 y 255)
int brightness = map(analogValue, 0, 4095, 0, 255);
  • Configura el brillo del LED
analogWrite(LED_PIN, brightness);

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-potentiometer-led */ #define POTENTIOMETER_PIN A0 // The Arduino Nano ESP32 pin connected to Potentiometer pin #define LED_PIN D3 // The Arduino Nano ESP32 pin connected to LED's pin // the setup routine runs once when you press reset: void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); // declare LED pin to be an output: pinMode(LED_PIN, OUTPUT); } // the loop routine runs over and over again forever: void loop() { // reads the input on analog pin A0 (value between 0 and 4095) int analogValue = analogRead(POTENTIOMETER_PIN); // scales it to brightness (value between 0 and 255) int brightness = map(analogValue, 0, 4095, 0, 255); // sets the brightness LED that connects to pin 3 analogWrite(LED_PIN, brightness); // print out the value Serial.print("Analog value = "); Serial.print(analogValue); Serial.print(" => brightness = "); Serial.println(brightness); delay(100); }

Pasos R\u00e1pidos

  • Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
  • Copia el código anterior y pégalo en el IDE de Arduino.
  • Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino.
  • Abre el Monitor Serial en el IDE de Arduino.
Cómo abrir el Monitor Serial en el IDE de Arduino
  • Gira el potenciómetro
  • Observa cómo se atenúa el LED
  • Observa el resultado en el Monitor Serial. A continuación se muestra:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano ESP32
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Analog value = 6 => brightness = 1 Analog value = 34 => brightness = 8 Analog value = 89 => brightness = 22 Analog value = 149 => brightness = 37 Analog value = 214 => brightness = 53 Analog value = 297 => brightness = 74 Analog value = 365 => brightness = 90 Analog value = 431 => brightness = 107 Analog value = 510 => brightness = 127 Analog value = 589 => brightness = 146 Analog value = 695 => brightness = 173 Analog value = 790 => brightness = 196 Analog value = 970 => brightness = 241 Analog value = 996 => brightness = 248 Analog value = 1018 => brightness = 253 Analog value = 4095 => brightness = 255
Ln 11, Col 1
Arduino Nano ESP32 on COM15
2

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
