Arduino Nano ESP32 - DHT11
Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 para leer los valores de temperatura y humedad del sensor DHT11 y mostrarlos en el Monitor Serial. El tutorial proporciona instrucciones para tanto el sensor DHT11 como para el módulo DHT11.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de temperatura y humedad DHT11
| DHT11 | |
|---|---|
| The humidity range | 20% to 80% |
| The humidity accuracy | 5% |
| The temperature range | 0°C to 50°C |
| The temperature accuracy | ± 2°C |
| The reading rate | 1Hz (one time per second) |
| Operating Voltage | 3 to 5V |
Esquema de pines del DHT11
El DHT11 tiene dos formas: el sensor sin procesar y el módulo:
El sensor DHT11 incluye 4 pines:
- Pin GND: conecta este pin a GND (0V)
- Pin VCC: conecta este pin a VCC (3.3V o 5V)
- Pin DATA: se utiliza para la comunicación entre el sensor y Arduino Nano ESP32
- Pin NC: No conectado
Recomendamos encarecidamente usar el módulo DHT11. Los módulos tienen una resistencia integrada y solo tres pines: VCC, GND y DATA (o, alternativamente: +, -, y OUT).
Diagrama de cableado entre DHT11 y Arduino Nano ESP32
El cableado al Arduino Nano ESP32 es el mismo para ambos sensores. En su forma original, se requiere una resistencia de 5 kΩ a 10 kΩ para mantener la línea de datos en estado alto y para habilitar la comunicación entre el sensor y el Arduino Nano ESP32.
Arduino Nano ESP32 - Conexión del sensor DHT11
This image is created using Fritzing. Click to enlarge image

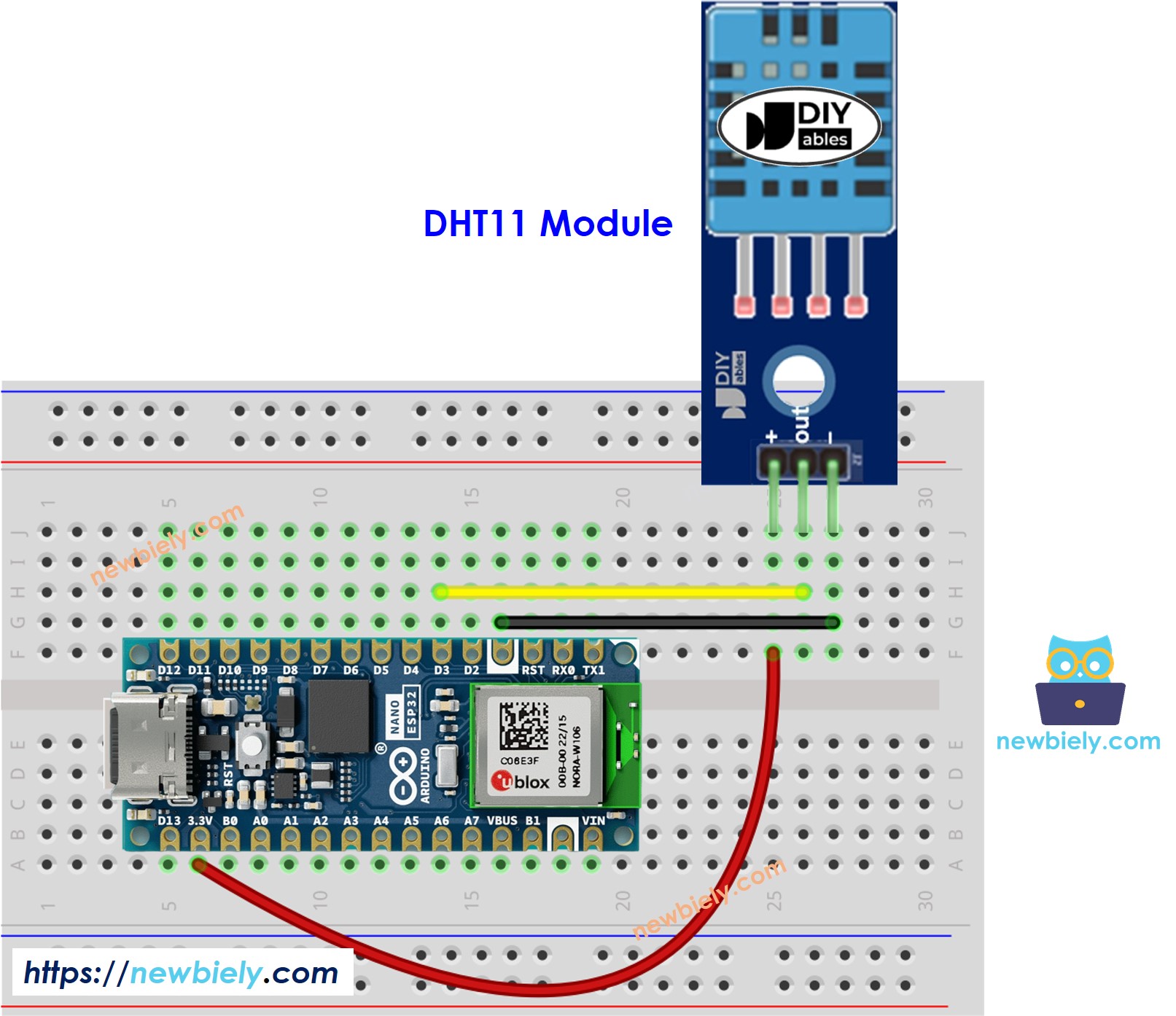

Arduino Nano ESP32 - Cableado del módulo DHT11
La mayoría de los módulos de sensor DHT11 tienen una resistencia integrada, por lo que no es necesario añadirla. Esto nos ahorra algo de cableado o trabajos de soldadura.
This image is created using Fritzing. Click to enlarge image
Código de Arduino Nano ESP32 - DHT11
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecta los componentes de acuerdo con el diagrama proporcionado.
- Conecta la placa Arduino Nano ESP32 a tu computadora usando un cable USB.
- Abre el IDE de Arduino en tu computadora.
- Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Abre el Administrador de Bibliotecas haciendo clic en el icono Library Manager en la barra de navegación izquierda de Arduino IDE
- Escribe “DHT” en la caja de búsqueda, luego busca la biblioteca de sensores DHT de Adafruit
- Instala la biblioteca haciendo clic en el botón Install.
- Aparece una ventana que te pide instalar las dependencias de la biblioteca
- Instala todas las dependencias de la biblioteca haciendo clic en el botón Instalar todo.
- Copia uno de los códigos anteriores y ábrelo con el Arduino IDE
- Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
- Haz que el sensor esté más frío o más caliente. Por ejemplo, coloca el sensor cerca de una taza de café caliente
- Revisa el resultado en el Monitor de serie. Se ve como lo siguiente:
