Arduino Nano ESP32 - Sensor de Sonido
El sensor de sonido tiene la capacidad de detectar la presencia de sonido en su entorno. Se puede utilizar para crear proyectos modernos que respondan al sonido, como luces que se activan con un aplauso o un alimentador automático para mascotas que responde al sonido.
En este tutorial, aprenderemos cómo usar el Arduino Nano ESP32 y un sensor de sonido para detectar sonido. Profundizaremos en lo siguiente:
- Conectar el sensor de sonido al Arduino Nano ESP32
- Programar el Arduino Nano ESP32 para detectar sonido utilizando el sensor de sonido.
A continuación, tienes la flexibilidad de modificar el código para activar un LED o una luz (usando un relé) al detectar sonido, o incluso habilitar que un servomotor gire.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del Sensor de Sonido
El sensor de sonido puede usarse para detectar el sonido en el entorno circundante. Hay dos tipos de módulo de sensor de sonido:
- Módulo de sensor de sonido digital: proporciona el valor de la señal digital (ENCENDIDO/APAGADO)
- Módulo de sensor de sonido analógico: proporciona tanto el valor de la señal analógica como el de la señal digital
La sensibilidad de la salida digital puede ser ajustada utilizando un potenciómetro integrado.

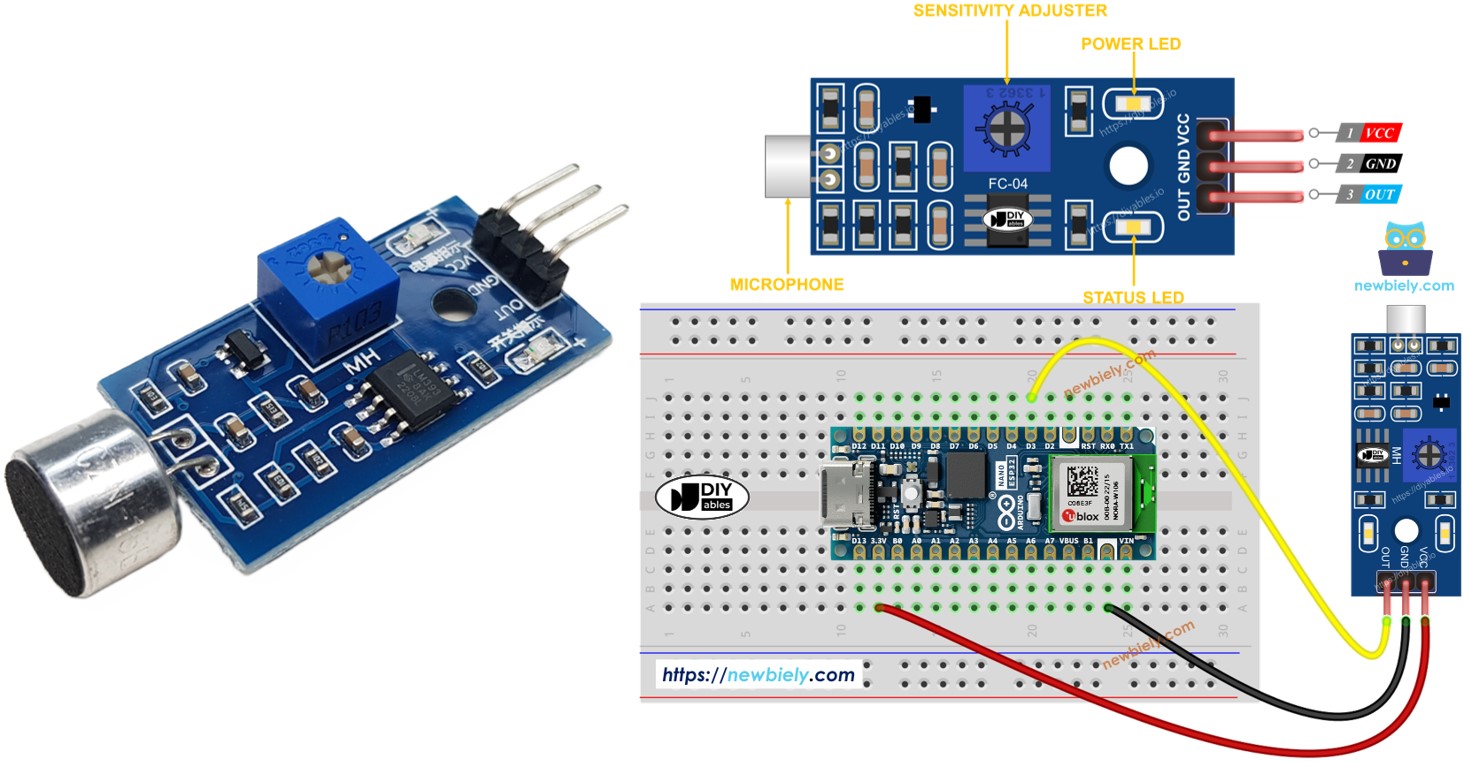

El pinout del sensor de sonido digital
El sensor de sonido incluye tres pines:
- Pin VCC: debe conectarse a VCC (3.3V a 5V)
- Pin GND: debe conectarse a GND (0V)
- Pin OUT: es un pin de salida: ALTO si no hay sonido y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada del ESP32.
El sensor de sonido tiene un potenciómetro integrado y práctico que te permite ajustar fácilmente su sensibilidad. Además, viene con dos indicadores LED:
- Un indicador LED muestra el estado de la alimentación.
- Otro indicador LED indica el estado del sonido, encendiéndose cuando se detecta un sonido y apagándose cuando está en silencio.
Pinout del sensor de sonido analógico
El sensor de sonido analógico incluye cuatro pines:
- + pin: debe conectarse a 5V
- G pin: debe conectarse a GND (0V)
- DO pin: es un pin de salida digital: HIGH si está en silencio y LOW si se detecta sonido. Este pin debe conectarse al pin de entrada digital del Arduino Nano ESP32.
- AO pin: es un pin de salida analógica: proporciona el valor analógico que indica el nivel de sonido. Este pin debe conectarse al pin de entrada analógica del Arduino Nano ESP32.
Cómo funciona
El módulo incluye un potenciómetro integrado y práctico que te permite ajustar la sensibilidad al sonido. Así es como se comporta la salida del pin del sensor:
- Cuando se detecta un sonido, el pin de salida se establece en BAJO.
- Cuando no se detecta un sonido, el pin de salida se establece en ALTO.
Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Cómo programar para un sensor de sonido
- Inicializa el pin del Arduino Nano ESP32 en modo de entrada digital utilizando la función pinMode(). Por ejemplo, el pin D3
- Lee el estado del pin del Arduino Nano ESP32 utilizando la función digitalRead().
Código Arduino Nano ESP32 - Detección del sonido
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir de Arduino IDE para subir el código al Arduino Nano ESP32
- Aplaude frente al sensor de sonido
- Consulta el resultado en el Monitor Serie.
Por favor, tenga en cuenta que si nota que el estado del LED permanece encendido o apagado de forma constante, incluso cuando hay sonido presente, es posible que necesite ajustar el potenciómetro para afinar la sensibilidad del sensor de sonido.
Ahora tenemos la libertad de personalizar el código y hacer que se active un LED o una luz cuando se detecta sonido. Incluso podemos hacer que un servomotor gire de acuerdo con la entrada de sonido. Para una guía más detallada e instrucciones paso a paso, puedes consultar los tutoriales proporcionados al final de este tutorial.
Solución de problemas
Si encuentra algún problema con la funcionalidad del sensor de sonido, por favor considere los siguientes pasos para solucionar problemas:
- Reduce las vibraciones: Las vibraciones mecánicas y el ruido del viento pueden afectar el rendimiento del sensor de sonido. Para minimizar estas perturbaciones, pruebe montar el sensor de sonido sobre una superficie estable.
- Considere el alcance de detección: Tenga en cuenta que este sensor de sonido en particular tiene un rango de detección limitado de aproximadamente 10 pulgadas. Para lecturas precisas, intente producir sonido más cerca del sensor.
- Verifique la fuente de alimentación: Asegúrese de que la fuente de alimentación esté limpia y libre de ruido, ya que el sensor de sonido es sensible a interferencias de la fuente de alimentación debido a su naturaleza analógica.
