Arduino Nano ESP32 - OLED
Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 con una pantalla OLED. En detalle, aprenderemos:
- Cómo conectar una pantalla OLED con Arduino Nano ESP32.
- Cómo programar Arduino Nano ESP32 para mostrar texto y números en la pantalla OLED.
- Cómo programar Arduino Nano ESP32 para centrar el texto y el número vertical y horizontalmente en la pantalla OLED.
- Cómo programar Arduino Nano ESP32 para dibujar en la pantalla OLED.
- Cómo programar Arduino Nano ESP32 para mostrar una imagen en la pantalla OLED.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .
Acerca de la pantalla OLED
Existen varios tipos de pantallas OLED disponibles. La pantalla OLED SSD1306 I2C de 128×64 y 128×32 es la más utilizada con Arduino Nano ESP32.

Pinout de la pantalla OLED I2C
- Pin GND: Debe conectarse a la masa del Arduino Nano ESP32.
- Pin VCC: Este es el suministro de energía para la pantalla, que debe conectarse a 3.3 V o 5 V.
- Pin SCL: Este es un pin de reloj serie para la interfaz I2C.
- Pin SDA: Este es un pin de datos serie para la interfaz I2C.

※ Nota:
- Los pines del módulo OLED pueden diferir dependiendo del fabricante y del tipo. Por favor, use las etiquetas impresas en el módulo OLED. ¡Fíjese bien!
- Este tutorial utiliza la pantalla OLED que está controlada por el controlador I2C SSD1306. Lo hemos probado con la pantalla OLED de DIYables y funciona perfectamente.
Diagrama de Cableado

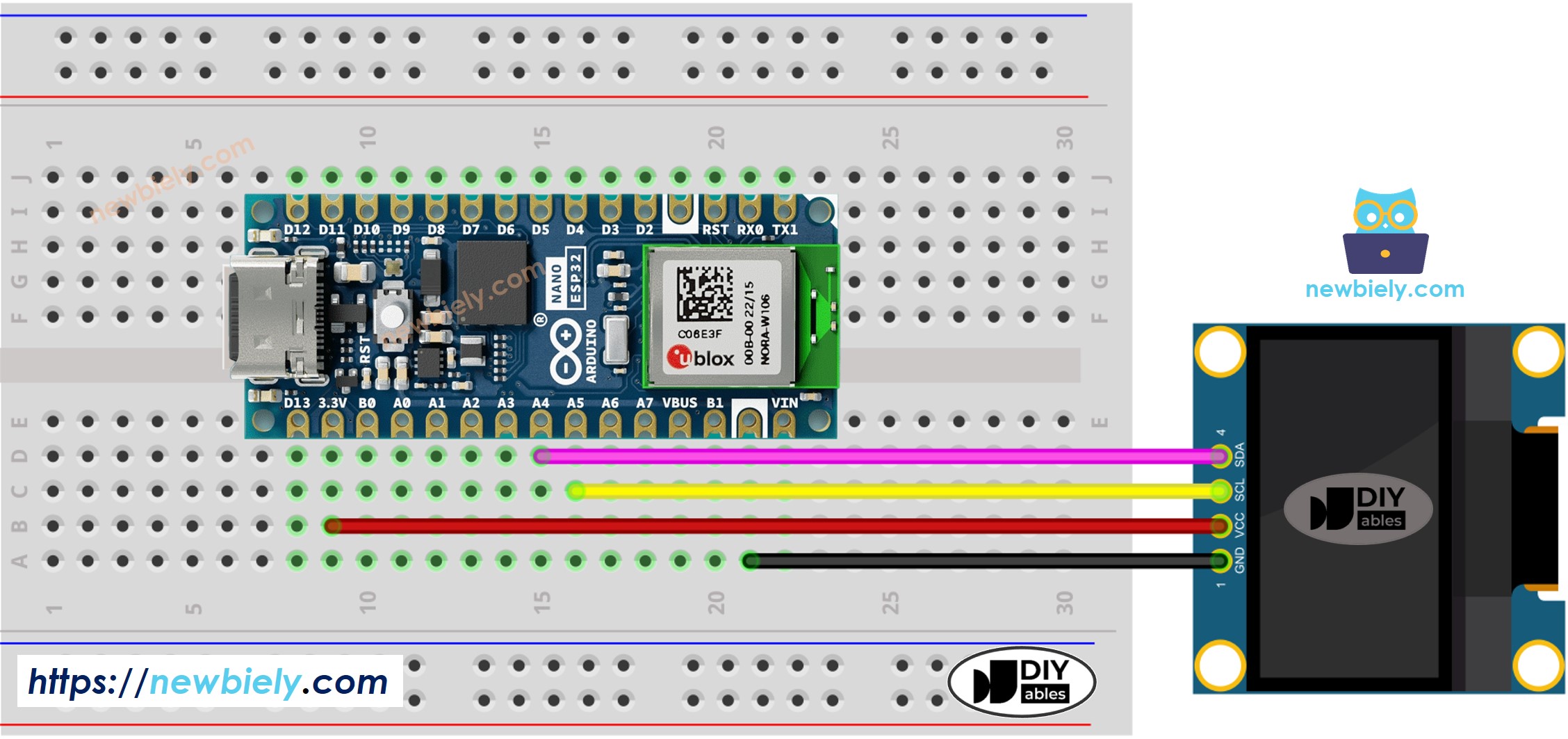

- Diagrama de cableado entre Arduino Nano ESP32 y OLED 128x64

This image is created using Fritzing. Click to enlarge image
También puede montar este circuito sin protoboard. Este es el mismo cableado:

This image is created using Fritzing. Click to enlarge image
Los cables jumper pueden soltarse cuando mueves el proyecto. El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

This image is created using Fritzing. Click to enlarge image

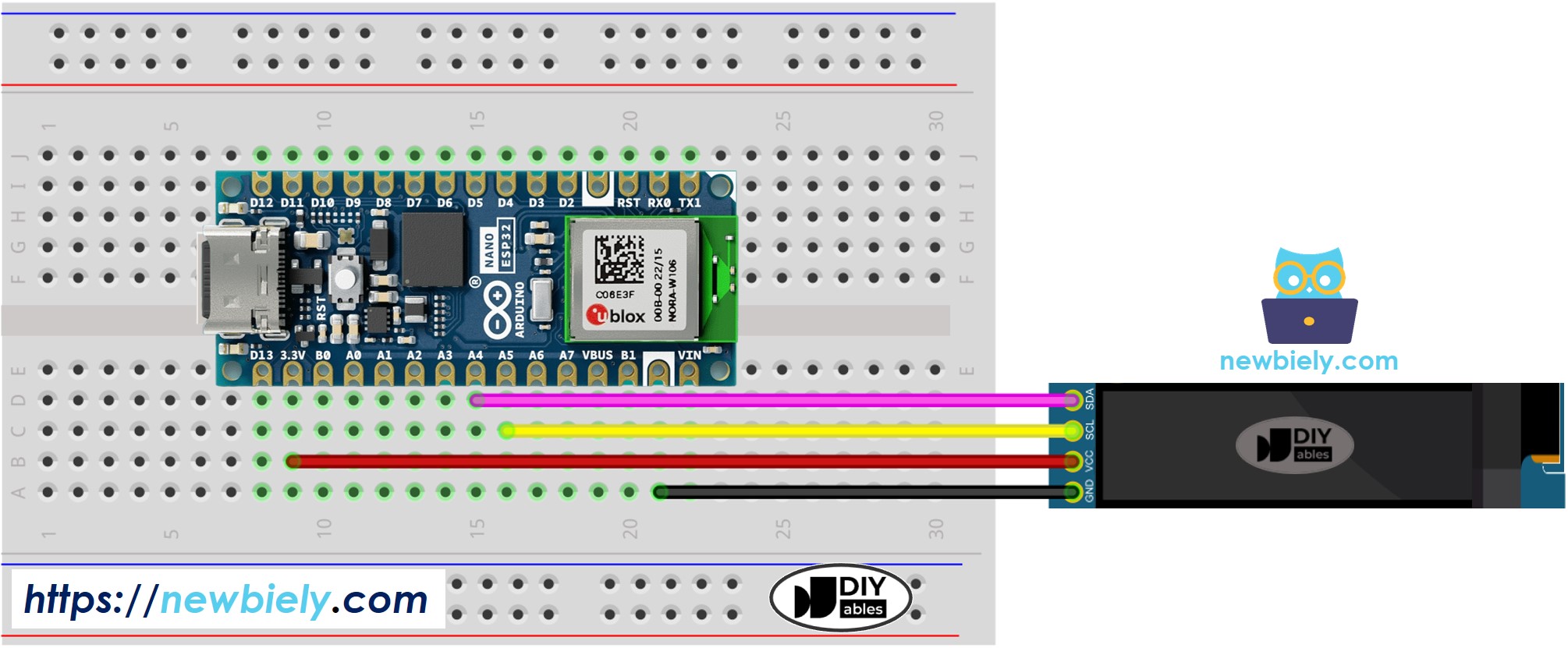

- Diagrama de cableado entre Arduino Nano ESP32 y OLED 128x32

This image is created using Fritzing. Click to enlarge image
El diagrama de abajo muestra las mismas conexiones sin protoboard:

This image is created using Fritzing. Click to enlarge image
Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Solo conecta el Arduino Nano ESP32 a una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

This image is created using Fritzing. Click to enlarge image
La tabla de cableado entre Arduino Nano ESP32 y la pantalla OLED:
| OLED Module | Arduino Nano ESP32 |
|---|---|
| Vin | 3.3V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Cómo usar OLED con Arduino Nano ESP32
Instalar la biblioteca OLED SSD1306
- Haz clic en el icono de Bibliotecas en la barra lateral izquierda del IDE de Arduino.
- Busca “SSD1306” y localiza la biblioteca SSD1306 de Adafruit.
- Luego, presiona el botón Instalar para completar la instalación.

- Se le pedirá que instale dependencias de bibliotecas adicionales.
- Para instalarlas todas, haga clic en el botón Instalar todo.

Cómo programar para OLED
- Incluir la biblioteca
- Especifique las dimensiones de la pantalla OLED como 128 x 64.
- O especificar las dimensiones de una pantalla OLED de 128x32.
- Crea un objeto del tipo SSD1306 OLED.
- En la función setup(), inicializa la pantalla OLED.
- Entonces, puedes mostrar texto, imágenes y dibujar una línea...
A partir de ahora, todos los códigos serán para OLED 128x64. Sin embargo, es fácil modificarlos para OLED 128x32 cambiando el tamaño de la pantalla y ajustando las coordenadas si es necesario.
Código para Arduino Nano ESP32 - Mostrar texto en la pantalla OLED
Estas son algunas funciones que se pueden usar para mostrar texto en la pantalla OLED:
- oled.clearDisplay(): todos los píxeles están apagados.
- oled.drawPixel(x,y, color): dibuja un píxel en las coordenadas x,y.
- oled.setTextSize(n): establece el tamaño de fuente; admite tamaños de 1 a 8.
- oled.setCursor(x,y): establece las coordenadas para comenzar a escribir el texto.
- oled.setTextColor(WHITE): establece el color del texto.
- oled.setTextColor(BLACK, WHITE): establece el color del texto y el color de fondo.
- oled.println(“message”): imprime los caracteres.
- oled.println(number): imprime un número.
- oled.println(number, HEX): imprime un número en formato hexadecimal.
- oled.display(): llama a este método para que los cambios tengan efecto.
- oled.startscrollright(start, stop): desplaza el texto de izquierda a derecha.
- oled.startscrollleft(start, stop): desplaza el texto de derecha a izquierda.
- oled.startscrolldiagright(start, stop): desplaza el texto desde la esquina inferior izquierda hasta la esquina superior derecha.
- oled.startscrolldiagleft(start, stop): desplaza el texto desde la esquina inferior derecha hasta la esquina superior izquierda.
- oled.stopscroll(): detener el desplazamiento.
Cómo alinear vertical y horizontalmente texto/número en OLED
Para obtener información sobre cómo alinear vertical y horizontalmente texto y números en una pantalla OLED, consulte Cómo centrar vertical y horizontalmente en OLED.
Código para Arduino Nano ESP32 - Dibujando en OLED
Código para Arduino Nano ESP32 – Mostrar imagen

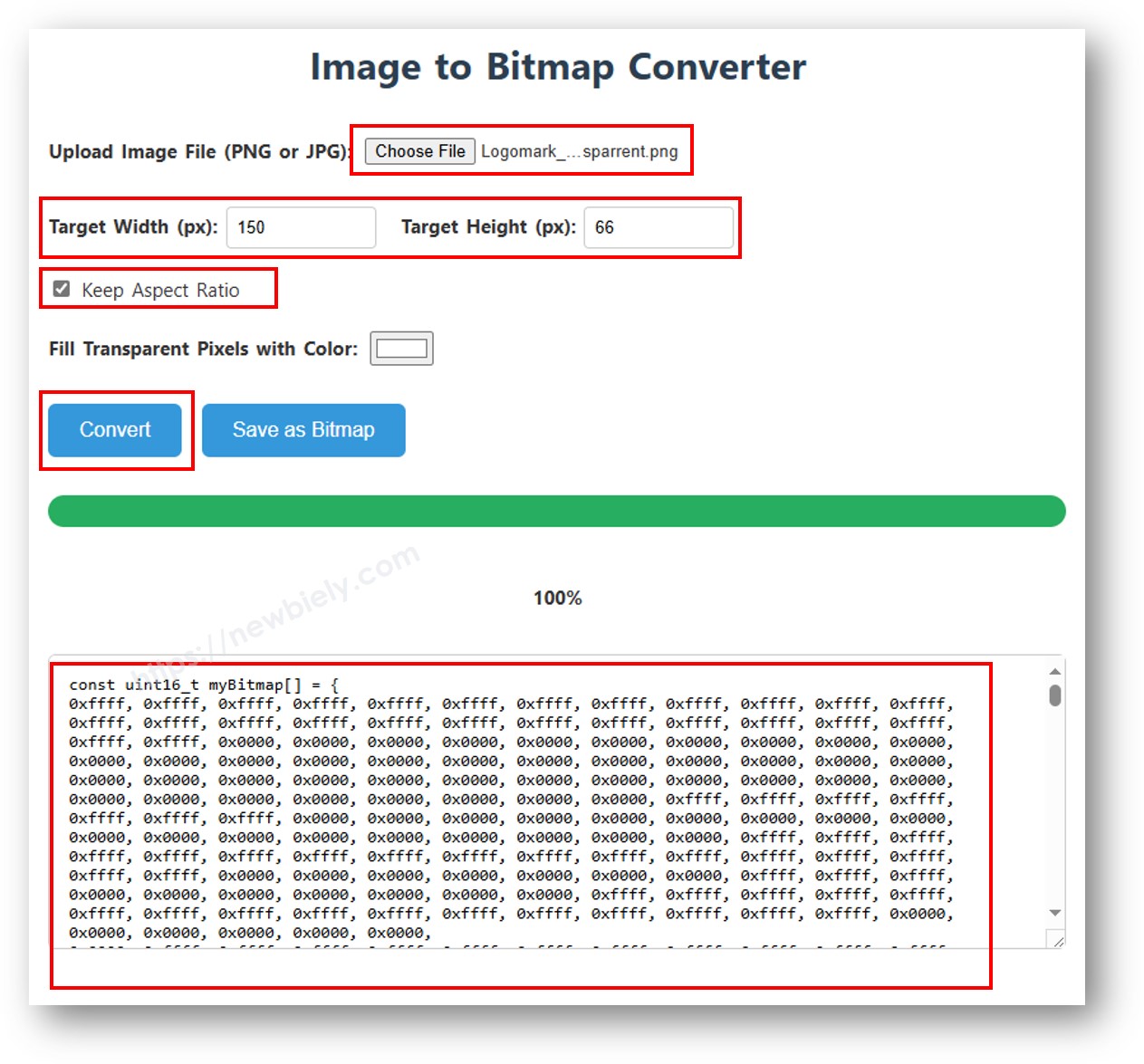

Para mostrar una imagen en OLED, primero debemos convertir la imagen (en cualquier formato) a un arreglo de mapa de bits. Esto se puede lograr utilizando la herramienta en línea. La siguiente imagen demuestra cómo convertir una imagen a un arreglo de mapa de bits; he utilizado el icono de Arduino Nano ESP32 como ejemplo.

Después de la conversión, toma el código del arreglo y colócalo en lugar del arreglo ArduinoIcon en el código que se muestra a continuación.
※ Nota:
- El tamaño de la imagen no debe ser mayor que el tamaño de la pantalla.
- Si desea usar el código para un OLED de 128x32, debe redimensionar la imagen y ajustar los parámetros de ancho y alto en la función oled.drawBitmap();.
Solución de problemas de OLED
Verifique que la pantalla OLED funcione correctamente realizando lo siguiente:
- Asegúrate de que el cableado esté correcto.
- Confirma que tu OLED utilice el controlador SSD1306.
- Utiliza el código del escáner de direcciones I2C en Arduino Nano ESP32 para verificar la dirección I2C del OLED.
La salida que se muestra en el Monitor Serial se ve a continuación:
