Arduino Nano ESP32 - Sensor ultrasónico - Motor servo

Este tutorial explica cómo usar Arduino Nano ESP32 con el potenciómetro para controlar un servomotor. En detalle:

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor Ultrasoníco
1×Servomotor
1×Protoboard
1×Cables Puente
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.

Acerca del servomotor y del sensor ultrasónico

Tenemos tutoriales específicos sobre el servomotor y el sensor ultrasónico. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la disposición de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para Arduino Nano ESP32... Obtenga más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

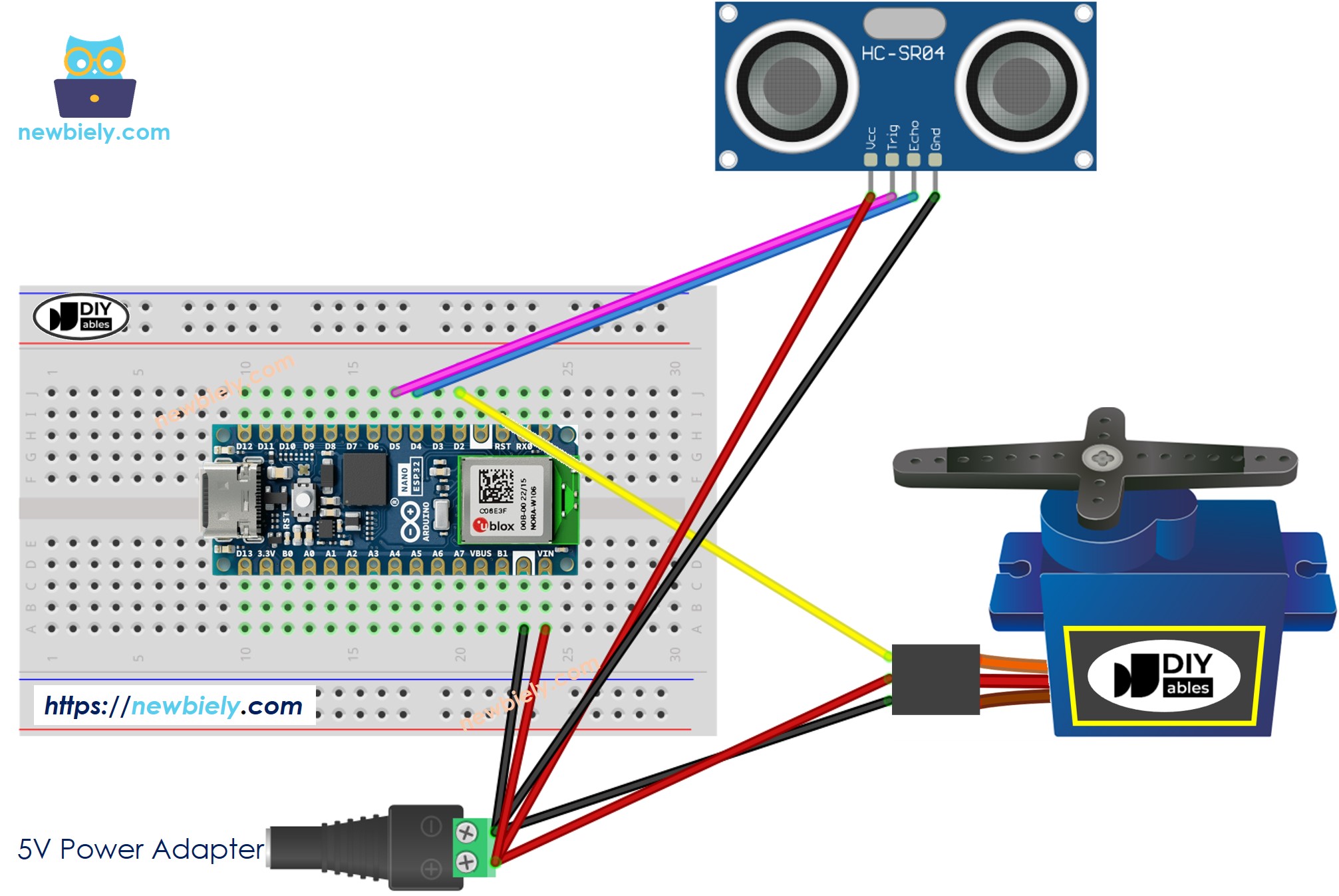

Diagrama de cableado de Arduino Nano ESP32, sensor ultrasónico y motor servo

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado de Arduino Nano ESP32, sensor ultrasónico y motor servo (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Una bornera de tornillo mantiene cada cable bien sujeto, incluso cuando la placa se mueve. Pon el Arduino Nano ESP32 sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

Diagrama de cableado de Arduino Nano ESP32, sensor ultrasónico y motor servo (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32: control del servomotor por sensor ultrasónico

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ultrasonic-sensor-servo-motor */ #include <ESP32Servo.h> #define TRIG_PIN D5 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D4 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's ECHO pin #define SERVO_PIN D2 // The Arduino Nano ESP32 pin connected to Servo Motor's pin #define DISTANCE_THRESHOLD 50 // centimeters Servo servo; // create servo object to control a servo // variables will change: float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set ESP32 pin to output mode pinMode(ECHO_PIN, INPUT); // set ESP32 pin to input mode servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object servo.write(0); } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) servo.write(90); // rotate servo motor to 90 degree else servo.write(0); // rotate servo motor to 0 degree // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

  • Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
  • Conecte los componentes de acuerdo con el diagrama proporcionado.
  • Conecte la placa Arduino Nano ESP32 a su computadora mediante un cable USB.
  • Inicie el IDE de Arduino en su computadora.
  • Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente.
  • Haga clic en el icono Libraries en la barra izquierda del IDE de Arduino.
  • Escriba ESP32Servo en la caja de búsqueda, luego busque la biblioteca de servo de Kevin Harrington y John K. Bennett.
  • Haga clic en el botón Install para instalar la biblioteca de servomotores para ESP32.

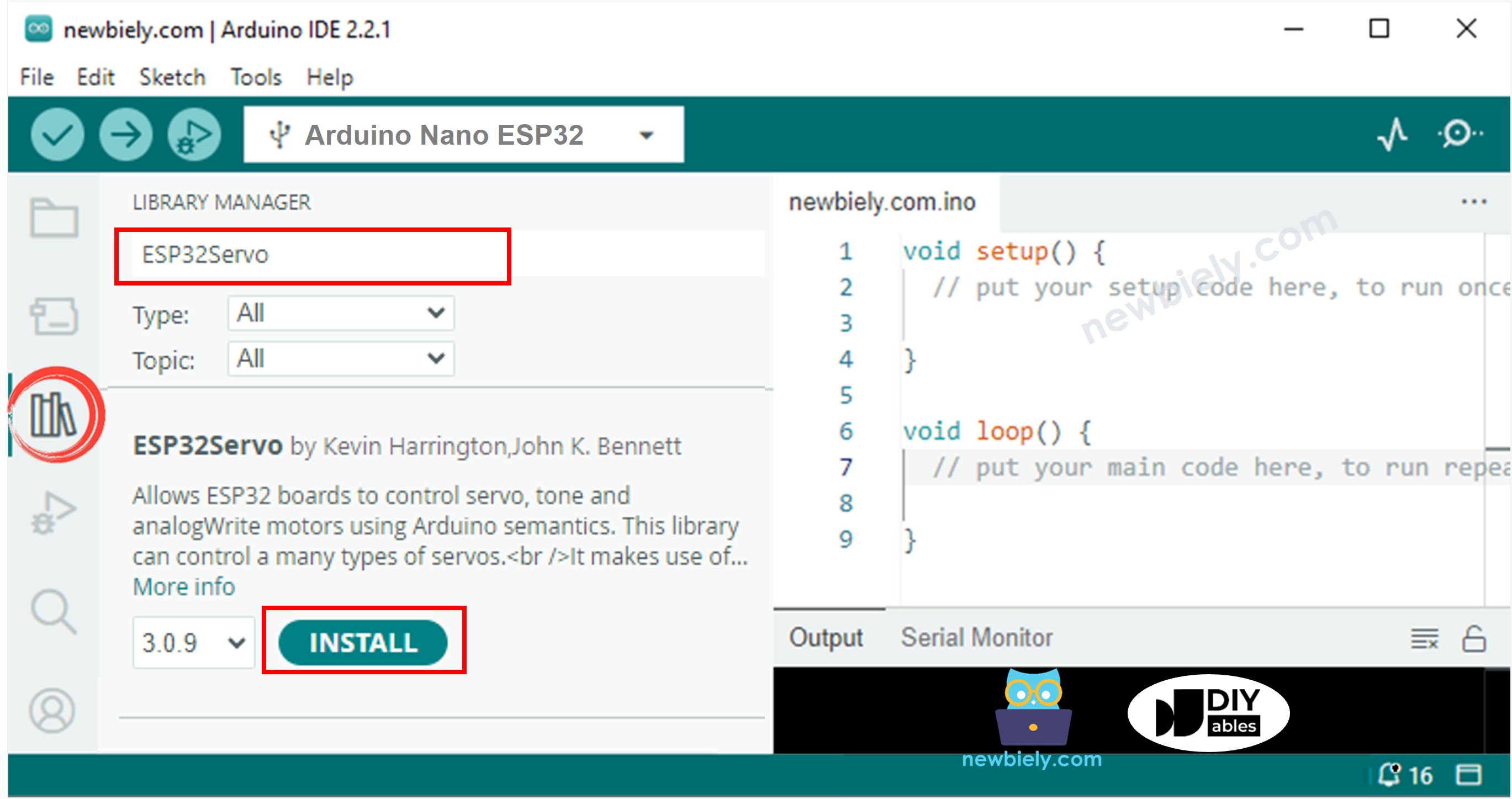

Biblioteca de servomotores para Arduino Nano ESP32
  • Copie el código anterior y péguelo en Arduino IDE.
  • Compile y suba el código al tablero Arduino Nano ESP32 haciendo clic en el botón Subir en Arduino IDE.
  • Mueva su mano frente al sensor.
  • Observe el cambio del servomotor.
